Cyfrowe pióro

Tablet graficzny przydaje się, gdy chcesz opatrzyć cyfrowy dokument odręcznym podpisem lub ręcznie zrobić rysunek. Jednak efekt pracy pojawia się na monitorze, więc korzystanie z urządzenia wymaga wprawy. Na początku występuje problem ze „skalibrowaniem” ręki oraz oka. Po krótkim treningu efekty pracy nie powinny już ustępować uzyskiwanym za pomocą tradycyjnego pióra i ołówka.

Ze względu na spadające ceny tabletów graficznych nie są to już produkty tylko dla profesjonalistów. Najprostsze modele o niewielkiej powierzchni roboczej można kupić za 150–200 zł.

W artykule pokażemy zastosowanie oraz opiszemy możliwości tabletów na przykładzie dwóch urządzeń: prostego tabletu Wacom Bamboo oraz bardziej zaawansowanego Pentagram Titan. Pokażemy, jak mogą ułatwić pracę i jakie narzucają ograniczenia.

Ceny tabletów graficznych są bardzo zróżnicowane i zależą od ich przeznaczenia. Profesjonalne tablety firmy Wacom kosztują nawet kilkanaście tysięcy złotych (tablet, który jednocześnie jest monitorem LCD). Tablety Wacoma są jednak bardzo drogie, czego przykładem jest choćby opisywany model Bamboo. Alternatywny tablet innej firmy byłby co najmniej o połowę tańszy. Niestety urządzenia innych firm często odstają parametrami i funkcjonalnością od urządzeń Wacoma. Mimo to tańsze tablety potrafią w wielu przypadkach sprostać wymaganiom niezaawansowanych użytkowników.

Wacom Bamboo – cena: 389 zł
Pentagram Titan – cena: 499 zł

Urządzenie Wacom Bamboo jest przeznaczone przede wszystkim do składania podpisów w cyfrowych dokumentach oraz tworzenia odręcznych notatek. Wykorzystując oprogramowanie graficzne, możesz go używać do rysowania.

W systemie operacyjnym tablet graficzny działa podobnie jak myszka.

Aktywny obszar tabletu odpowiada ekranowi monitora. Jeżeli więc pióro przybliżysz do dolnego lewego rogu, kursor myszki zostanie przesunięty w lewy dolny róg ekranu.

Przesuwając kursor, musisz pamiętać, by przesuwać pióro na wysokości 0,5 cm nad powierzchnią roboczą tabletu i jej nie dotykać końcówką pióra.

Za pomocą pióra naprowadź kursor myszki nad dowolną ikonę programu. Stuknij dwa razy rysikiem w powierzchnię roboczą tabletu, by uruchomić program.

Jeśli chcesz uzyskać kliknięcie prawym przyciskiem myszki, unieś pióro na wysokość 0,5 cm nad powierzchnię tabletu i naciśnij przycisk.

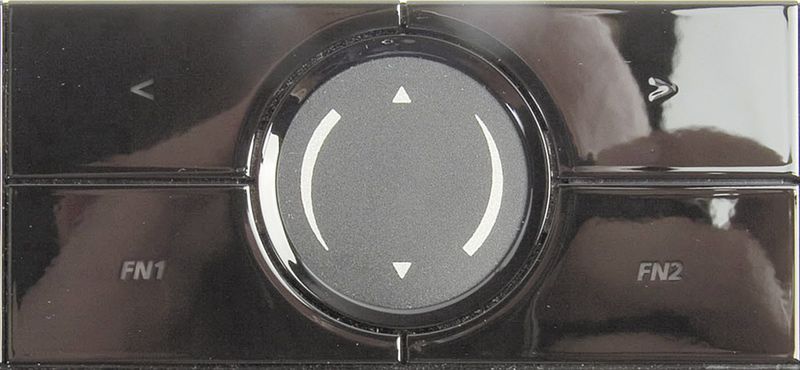

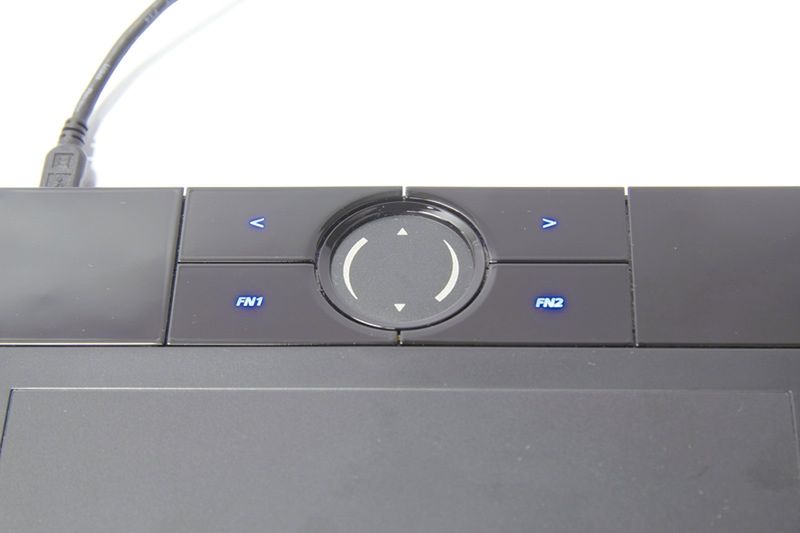

Tablet Bamboo jest dodatkowo wyposażony w cztery przyciski, które można dowolnie programować. Domyślnie przyciski odpowiadają funkcjom cofnij i przejdź do przodu. Przycisk FN1 pozwala wyświetlić pulpit Windows, a FN2 przełącza między programami.

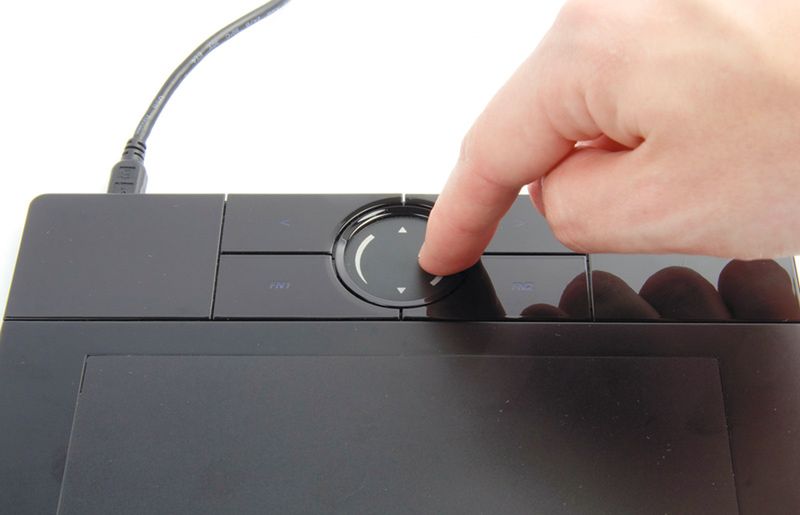

Między przyciskami jest umieszczony touchpad, za pomocą którego możesz przewijać oraz skalować dokumenty. Np. jeśli przesuniesz palec w dół zgodnie z narysowanymi strzałkami, dokument zostanie przewinięty.

Jeśli chcesz powiększyć lub zmniejszyć dokument, dotknij touchpad palcem tuż przy jego krawędzi i wykonuj koliste ruchy palcem w prawo lub w lewo.

Zanim złożysz pierwszy podpis na tablecie, musisz mieć zainstalowane sterowniki oraz dołączone oprogramowanie JustWrite.

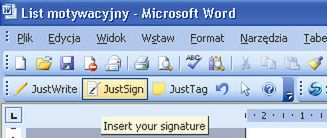

Uruchom program Microsoft Word. Zauważ, że w oknie Worda pojawił się dodatkowy pasek narzędziowy.

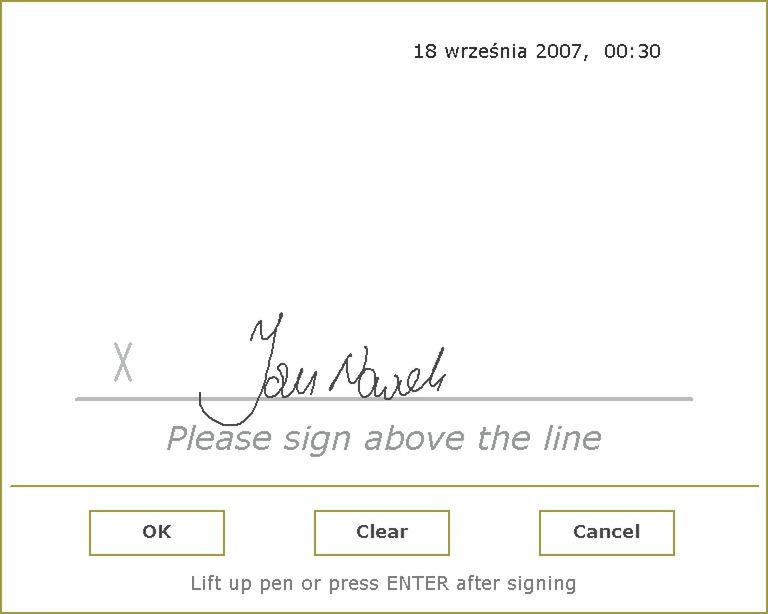

W celu składania odręcznych podpisów kliknij przycisk JustSign, a otworzy się okienko.

Za pomocą tabletu i pióra podpisz się ponad linią. Zatwierdź podpis, klikając OK lub anuluj, klikając Clear.

Aby przesunąć podpis w dokumencie, naprowadź na niego kursor, aż ten zamieni się na cztery strzałki. Następnie przesuń podpis.

Jeśli podpis jest za mały, kliknij punkt kontrolny aż kursor zmieni się na strzałkę, przeciągnij go, aż uzyskasz właściwy wymiar.

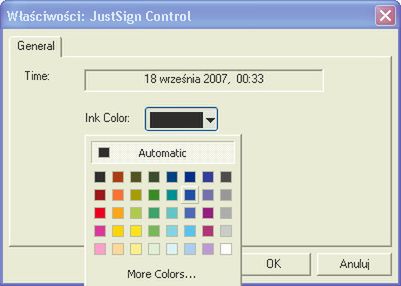

Domyślnie podpis jest czarny, ale możesz zmienić kolor. Kliknij dwukrotnie myszką lub piórkiem na podpis, otworzy się okno.

Z rozwijanej palety kolorów wybierz np. kolor niebieski i zatwierdź zmianę, klikając OK.

Ręczne notatki oraz rysunki w dokumencie można również wykonywać dzięki JustWrite.

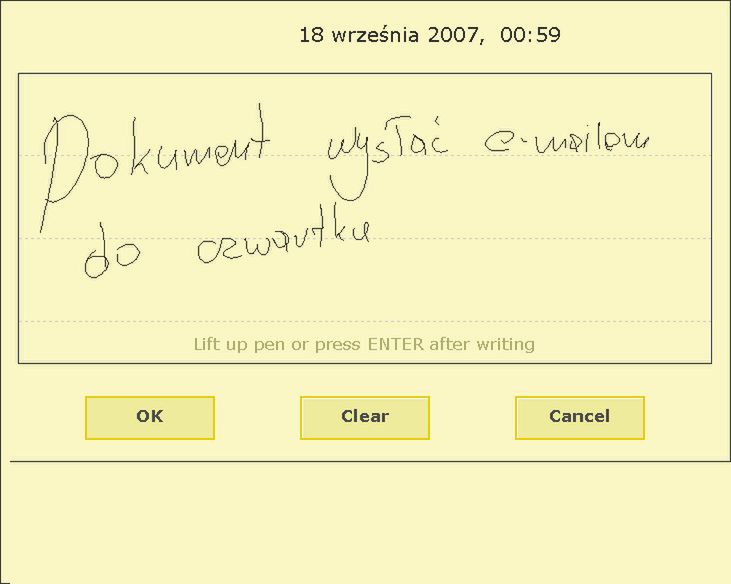

Aby wykonać ręczną notatkę, kliknij przycisk JustTag. Otworzy się okienko przypominające popularne „żółte karteczki”:

Wpisz notatkę i kliknij Tak, a jeśli chcesz ją wyczyścić, kliknij Clear.

Do tworzenia rysunków i zaznaczania tekstu markerami służy przycisk JustWrite.

Aby zakończyć tryb rysowania i wprowadzić zmiany, naciśnij przycisk Stop JustWrite.

Pentagram Titan jest stworzony głównie dla grafików. Ma znacznie większą powierzchnię roboczą, dzięki czemu rysowanie większych ilustracji nie stanowi problemu. Został wyposażony w pakiet odpowiedniego oprogramowania do wykonywania odręcznych notatek i rysunków w programach biurowych, przy czym bogactwo funkcji jest większe niż w przypadku tabletu Wacom Bamboo.

My skupimy się tylko na możliwościach graficznych Pentagrama. Tablet świetnie się sprawuje np. w takich programach, jak Corel Painter czy Adobe Photoshop. Równie dobrze można wykorzystać jego możliwości w darmowym programie GIMP. Właśnie na jego przykładzie pokażemy możliwości urządzenia.

W górnej części obszaru roboczego tablet ma listę kilkunastu komend. Pozwalają one na szybkie wywoływanie poleceń w programach graficznych. Przyciskom tym – w zależności od używanego oprogramowania – można dodatkowo przypisać inną, niemalże dowolną funkcję.

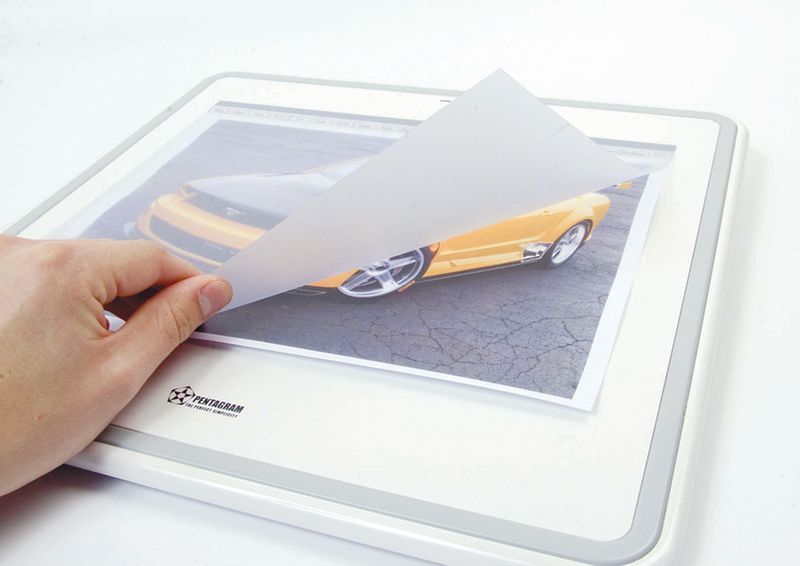

Pentagram został też wyposażony w specjalną folię, pod którą można włożyć rysunek wzorcowy lub zdjęcie i na jego podstawie stworzyć własny szkic. Włóż zatem wydrukowane zdjęcie czy ilustrację pod folię.

Uruchom program GIMP i z menu Plik wybierz Nowy.

W nowo otwartym oknie wpisz właściwe wymiary obrazka i kliknij OK. Otworzy się okno z pustym obrazem.

Przejdź do palety narzędzi i wybierz z niej pędzel. Poniżej kliknij ikonę pędzla i z rozwiniętej palety wybierz końcówkę, np. o wielkości 11.

Rozwiń funkcje Czułość nacisku. Na potrzeby pierwszego rysunku odznacz domyślnie włączoną funkcję Krycie, a zaznacz opcję Rozmiar.

Kliknij okno pustego obrazu. Z menu Widok wybierz Powiększenie 50% i ustaw skalę 1:1. Możesz też nacisnąć klawisz [F11], by przejść do trybu pełnoekranowego.

Zacznij rysować obiekt, obrysowując jego linie z ilustracji podłożonej pod folią tabletu. Pamiętaj też, że tablet dobrze rozpoznaje siłę nacisku pióra. Zatem, naciskając je delikatnie, rysujesz cienkie linie, a mocniejsze naciskanie skutkuje rysowaniem linii grubych.

Przy odrobinie wysiłku i cierpliwości powinieneś uzyskać pierwszy szkic:
