Dom pod kontrolą

Obraz możesz przesyłać do sieci na wiele sposobów. W przypadku szybkiego łącza (ok. 1 MB/s) najlepiej się sprawdza funkcja streamingu, czyli nadawania wideo w czasie rzeczywistym. Obraz jest udostępniany na stronie WWW, która jest publikowana na twoim pececie za pomocą wbudowanego w program Yawcam serwera HTTP. W przypadku wolniejszego łącza możesz spróbować innych sposobów. Zamiast obrazu na żywo Yawcam może publikować zdjęcia do oglądania na stronie WWW. Program da się także skonfigurować tak, by wysyłał pliki na wskazany serwer FTP albo jako załączniki do e-maili. Jeśli wysyłanie danych do internetu jest niepotrzebne, przechwycone wideo lub obrazki można po prostu zapisać na lokalnym dysku.

Kolejna funkcja czyni Yawcama doskonałym rozwiązaniem do zastosowań związanych z monitorowaniem domu. Wykrywanie ruchu, bo o nim mowa, pozwala na uruchamianie rejestracji zdjęć z kamery tylko wtedy, kiedy coś się dzieje. Pozwala to zaoszczędzić miejsce na dysku i nie obciążać łącza internetowego przesyłaniem danych w chwili, kiedy nie dzieje się nic.

Yawcam (www.yawcam.com) jest napisany w Javie, więc, zanim go zainstalujesz upewnij się, że masz w systemie Javę. Jeśli nie, zainstaluj środowisko uruchomieniowe, które możesz ściągnąć ze strony www.java.com/pl/download/.

Instalacja jest standardowa i sprowadza się do potwierdzania kolejnych komunikatów. Konfigurację programu i uruchamianie narzędzi do zdalnego monitorowania mieszkania prześledzimy krok po kroku.

Przy pierwszym uruchomieniu trzeba skonfigurować program. Domyślnym językiem interfejsu jest angielski, ale z programem jest dostarczone polskie tłumaczenie.

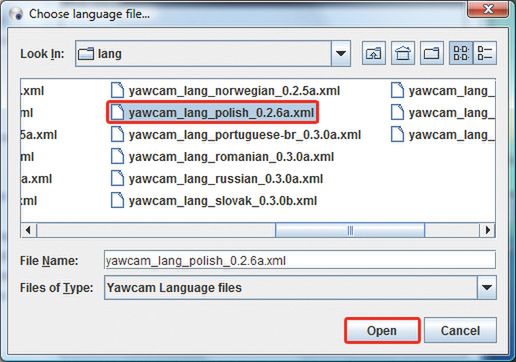

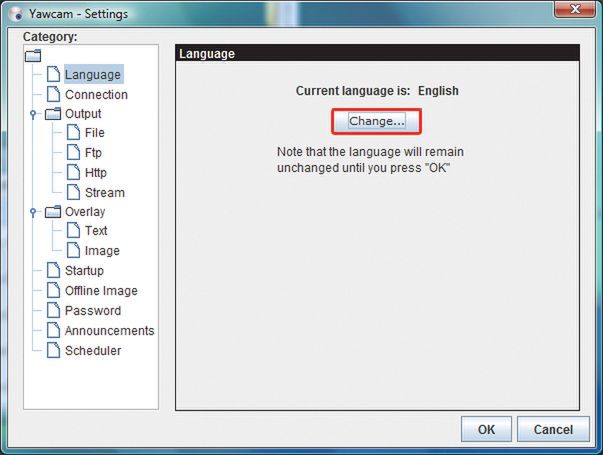

Aby zmienić język na polski, w menu Settings kliknij Edit Settings. Następnie w oknie Yawcam - Settings, w zakładce Language, kliknij przycisk Change. W oknie Choose language file znajdź i zaznacz plik yawcam_lang_polish i potwierdź, klikając Open.

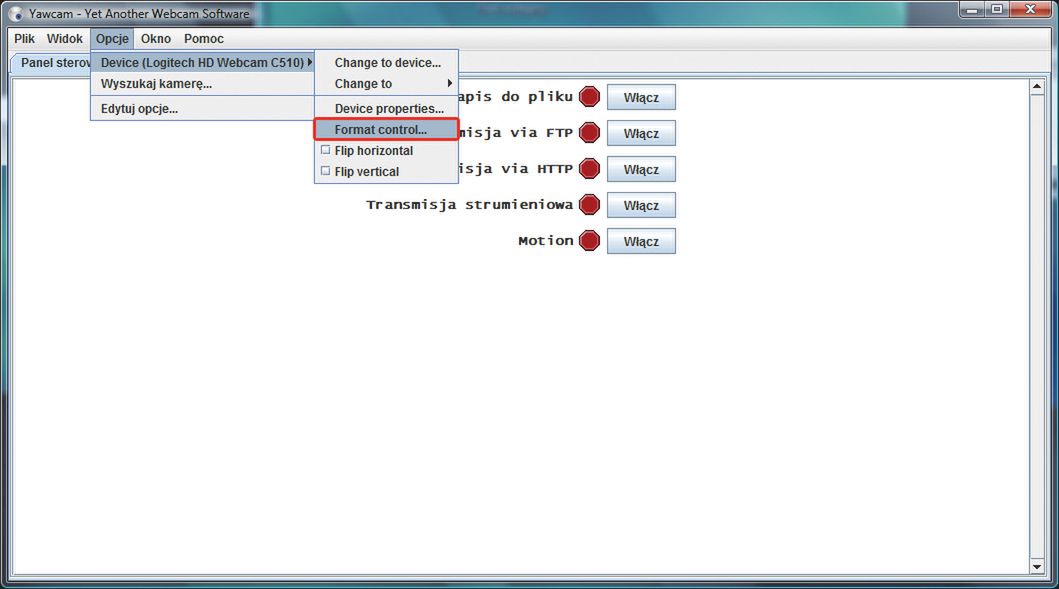

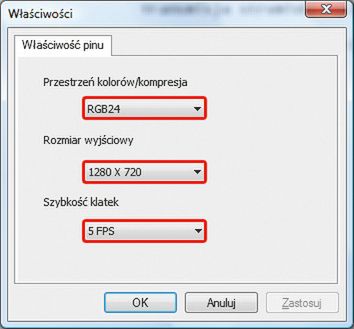

Teraz, korzystając z polskiego interfejsu, skonfiguruj kamerę. Kliknij kolejno: Opcje, Device oraz wybierz Format control. Wyświetli się okno Właściwości, w którym możesz dobrać parametry obrazu. Parametr Przestrzeń kolorów/kompresja pozostaw bez zmian. Za pomocą parametru Rozmiar wyjściowy możesz określić rozdzielczość obrazu wideo lub zdjęć, jakie ma zapisywać program. Parametr Szybkość klatek oznacza z kolei tempo, w jakim ma być przechwytywane i strumieniowane wideo. Im większa jest rozdzielczość i liczba klatek, tym większe obciążenie łącza internetowego.

Jeśli chcesz użyć kamery internetowej do monitorowania pomieszczenia, nie potrzebujesz wielkiej rozdzielczości ani płynności obrazu. Możesz obniżyć wartość Szybkość klatek do wartości 5 FPS, a rozmiar wyjściowy ustawić na 800x600 px lub więcej, jeśli pozwala na to kamera. Dzięki temu na obrazie będzie widać wiele szczegółów. Następnie potwierdź swój wybór, klikając przycisk OK. Zaraz po kliknięciu tego przycisku powinieneś zobaczyć podgląd mieszkania z kamery zgodny z wybranymi wcześniej parametrami.

W warsztacie pokażemy, jak monitorować mieszkanie za pomocą funkcji transmisji strumieniowej oraz przez udostępnianie na serwerze WWW zdjęć z kamery.

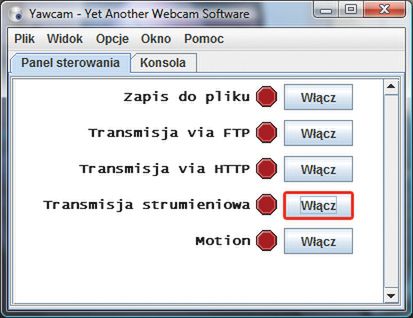

Aby aktywować transmisję strumieniową, kliknij w panelu kontrolnym programu przycisk Włącz znajdujący się obok opcji Transmisja strumieniowa. Rozdzielczością oraz szybkością transmisji będziesz sterować za pomocą okna Format control opisanego w poprzednim warsztacie.

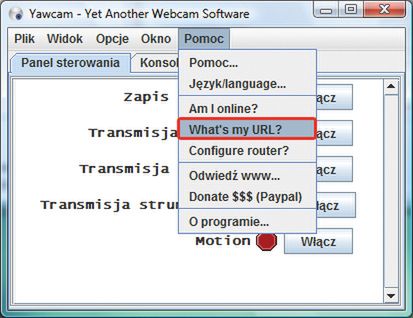

Obraz wideo po uruchomieniu serwera jest dostępny pod adresem IP komputera w sieci lokalnej lub w internecie, na porcie 8081 (np. http://192.168.0.100:8081/). Adresy, pod którymi dostępne są obrazy z kamery, możesz w każdej chwili sprawdzić, klikając Pomoc, What's my URL?. Jeśli komputer jest połączony z internetem za pomocą routera, trzeba przekierować porty.

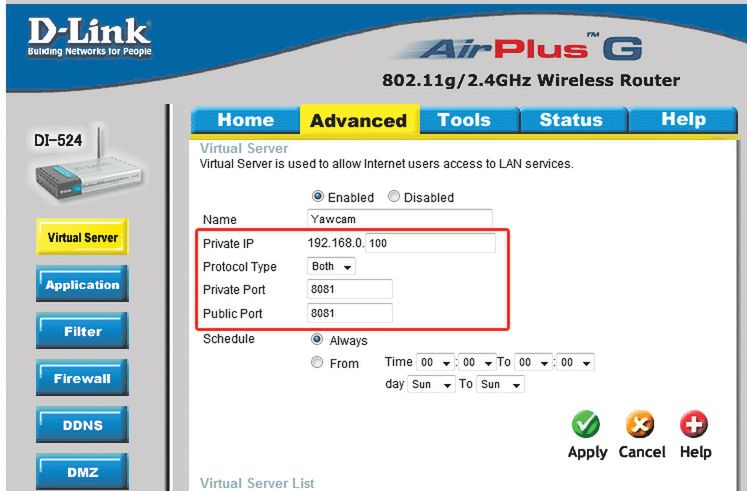

W tym celu zaloguj się na stronę administracyjną routera (zazwyczaj http://192.168.0.1) i podaj hasło administracyjne. Znajdź funkcję Virtual Server. W routerze D-link na stronie głównej kliknij zakładkę Advanced. Utwórz nową regułę i podaj prywatne IP komputera, na którym działa kamera. Teraz w polu Protocole Type wybierz TCP/UDP, w polach Private Port i Public Port wpisz 8888 dla wideo i 8081 dla zdjęć statycznych. Na końcu zastosuj regułę.

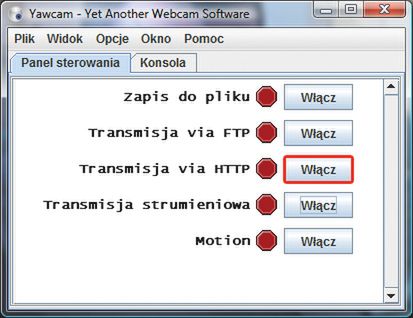

Jeśli chcesz udostępniać zdjęcia z kamery, kliknij przycisk Włącz znajdujący się obok opcji Transmisja via HTTP. W tym trybie program zapisuje i publikuje przez wbudowany serwer HTTP zrzuty zdjęć z kamery odświeżane kilka razy na sekundę. Są dostępne pod adresem IP komputera w sieci lokalnej, na porcie 8888 (np. http://192.168.0.100:8888/).

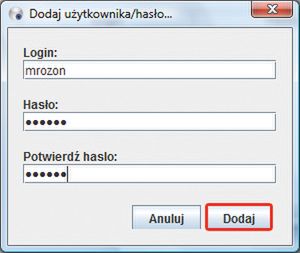

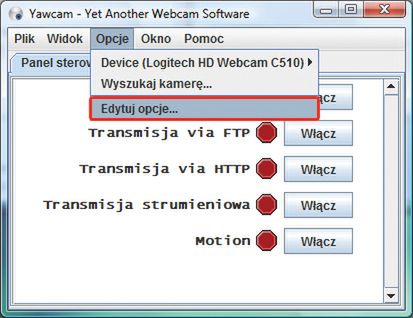

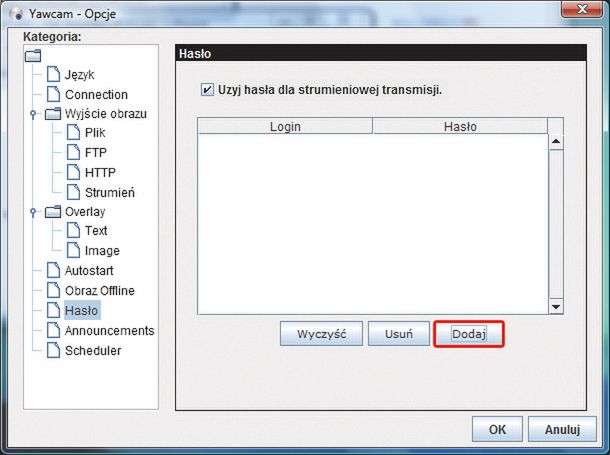

Dostęp do podglądu internetowego możesz zabezpieczyć hasłem. W tym celu w oknie YawCam kliknij Opcje, Edytuj opcje. Następnie w oknie Yawcam - Opcje kliknij zakładkę Hasło. Zaznacz opcję Użyj hasła dla strumieniowej transmisji, kliknij Dodaj. Następnie w oknie dodaj użytkownika/hasło wypełnij wszystkie pola, po czym kliknij Dodaj.

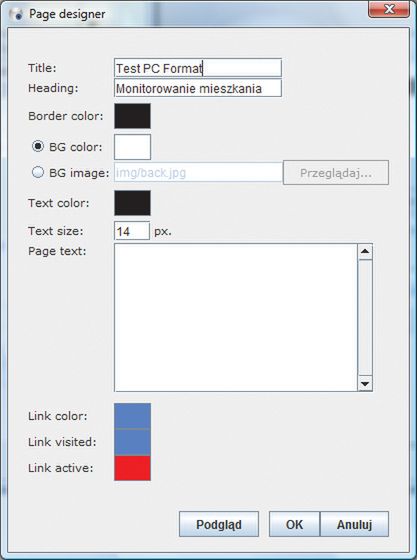

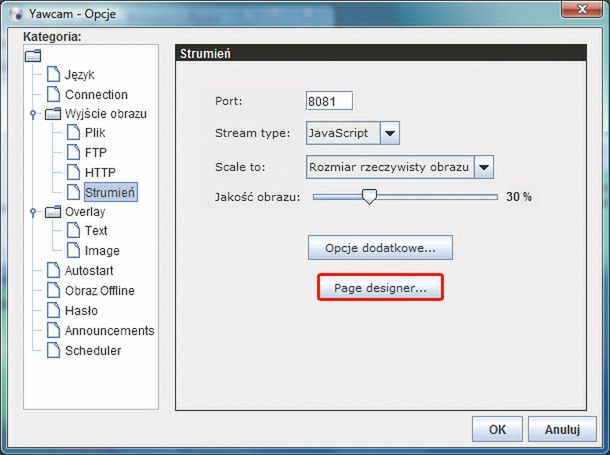

W celu dopasowania wyglądu strony WWW z osadzonym filmem, kliknij w oknie opcji programu kategorię Wyjście obrazu, Strumień. Znajdź i naciśnij przycisk Page designer. Wyświetli się okno Page designer, w którym możesz uzupełnić opis kamery, zmienić tytuł strony, wstawić w tło obrazek.

Program możesz też wykorzystać do monitorowania ruchu w domu. Zanim włączysz ten moduł, skonfigurujesz akcje, jakie program ma podjąć w razie wykrycia ruchu.

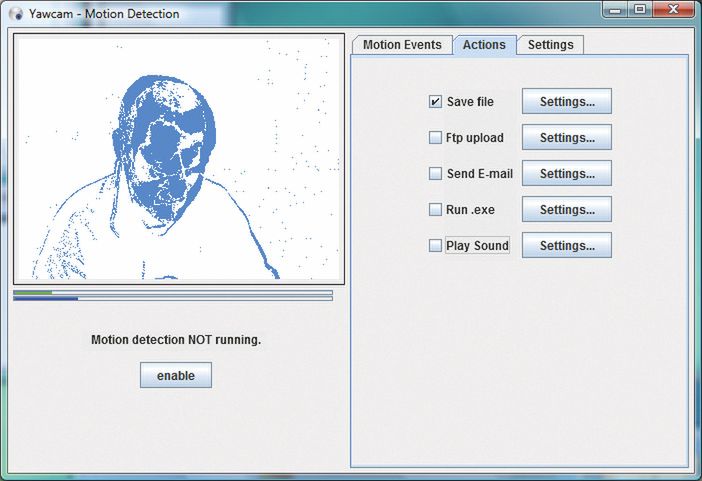

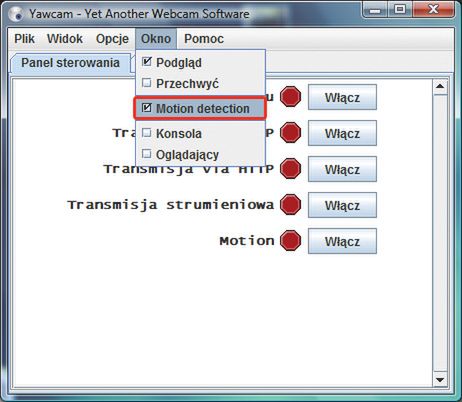

W menu Okno kliknij teraz Motion detection, następnie w oknie Yawcam - Motion Detection przejdź do zakładki Actions. Tutaj masz do wyboru kilka akcji.

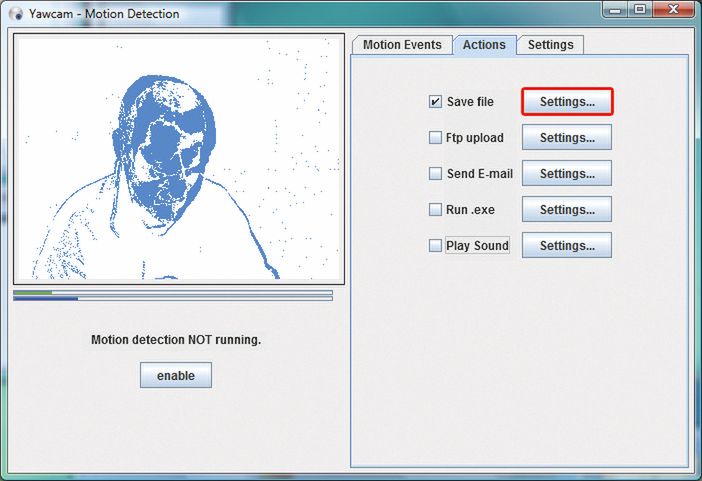

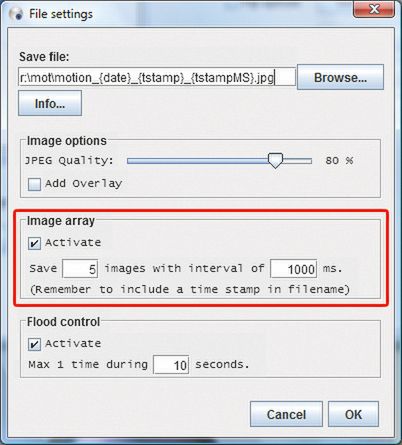

W pierwszej kolejności zalecamy, by w razie wykrycia ruchu program wykonał serię zdjęć. Zaznacz pole Save file i kliknij znajdujący się obok przycisk Settings. W polu Save file podaj folder, w którym mają być zapisane zdjęcia. Teraz w sekcji Image array zaznacz pole Activate – program wykona serię 5 zdjęć w sekundowych odstępach. Na końcu kliknij przycisk OK w celu potwierdzenia wprowadzonych zmian.

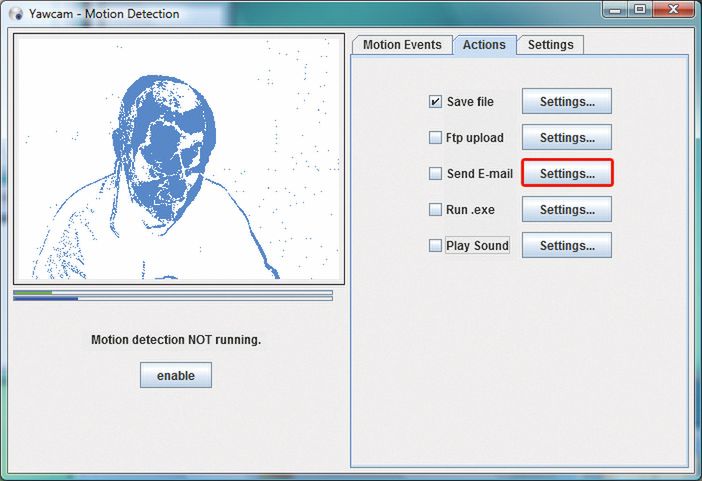

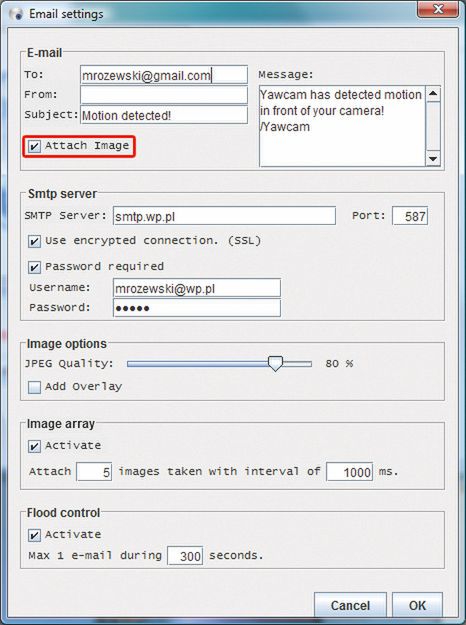

Teraz zdefiniujemy powiadomienie e-mailowe o wykrytym ruchu. Na liście akcji zaznacz pole Send E-mail i kliknij znajdujący się obok przycisk Settings. Następnie w polu To wpisz adres, na który ma być przesłana wiadomość. Jeśli chcesz, żeby w załączniku znalazło się zdjęcie z kamery, zaznacz pole Attach Image.

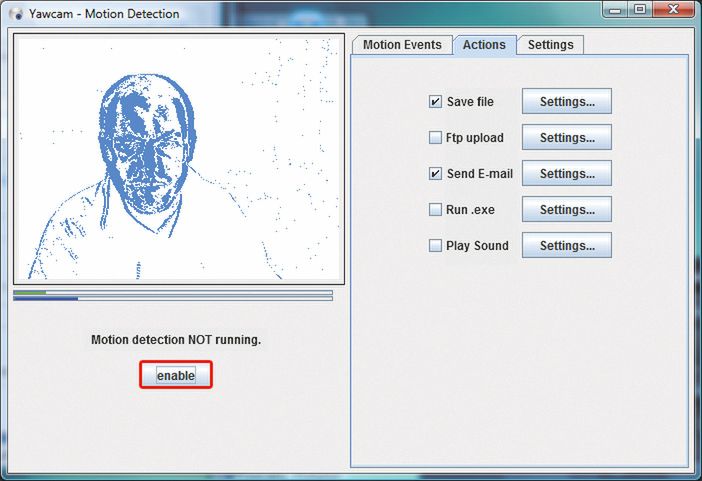

W polu SMTP Server podaj dane logowania do serwera poczty wychodzącej swojego konta e-mailowego. Aby skonfigurować załączenie serii zdjęć, zaznacz pole Activate w sekcji Image array. Potwierdź konfigurację przyciskiem OK. Możesz już uruchomić monitorowanie ruchu, klikając enable w oknie Yawcam - Motion Detection.
