Klonowanie obrazu

Jeśli monitor i projektor mają taką samą rozdzielczość nominalną, nie ma żadnego problemu z ustawieniem jej w systemie. Jeśli jednak projektor ma mniejszą niż monitor (a często właśnie tak jest), masz dwa wyjścia. Możesz ustawić tę mniejszą, licząc się z pogorszeniem jakości obrazu na monitorze (co wyniknie z interpolacji), ale obraz wyświetlany przez projektor będzie miał naturalną, najlepszą dla niego rozdzielczość. Drugie rozwiązanie to ustawienie wyższej rozdzielczości, właściwej dla monitora. Jednak projektor będzie musiał taki duży obraz przetworzyć do własnej rozdzielczości, stosując ekstrapolację. Dlatego będzie się to wiązało z pogorszeniem jakości obrazu wyświetlanego przez projektor. Sztuczna zmiana rozdzielczości (interpolacja lub ekstrapolacja) jest widoczna na tekście, ale na zdjęciach czy filmach być może w ogóle nie będzie zauważalna.

W przypadku peceta masz zawsze dwie możliwości podłączenia projektora: zamiast monitora albo oprócz niego, jako dodatkowego urządzenia wyświetlającego obraz. Jest to możliwe, ponieważ każda współczesna karta graficzna, a nawet układ graficzny zintegrowany z płytą główną, ma przynajmniej dwa wyjścia wideo.

W notebooku wyłączenie standardowego ekranu może się wydawać niemożliwe, ale również te komputery stwarzają możliwość wyświetlenia obrazu tylko przez projektor. Jednak wtedy można często skorzystać tylko z jednego wyjścia wideo – D-SUB albo DVI.

Pewne możliwości konfiguracji ekranów stwarzają także systemy operacyjne (rozpatrujemy Windows XP i Windows Vista), a dodatkowe opcje udostępniają sterowniki popularnych kart graficznych z układami AMD i Nvidia. Kombinacji jest więc naprawdę sporo.

Jeśli komputer i projektor są urządzeniami nowoczesnymi, powinny mieć cyfrowe złącza obrazu – DVI lub HDMI. Warto te złącza wykorzystać, bo zapewniają najlepszą jakość obrazu. W przeciwnym wypadku pozostaje jedynie złącze D-SUB. Cała operacja powinna się odbywać przy wyłączonych urządzeniach.

W przypadku komputera stacjonarnego sprawdź, które wyjścia wideo są wolne (nic nie jest do nich podłączone). Najlepiej, by było to złącze DVI. Jeśli wyjście DVI jest zajęte, a karta graficzna nie ma drugiego, możesz wykorzystać D-SUB.

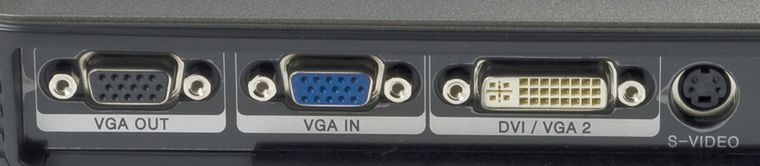

Sprawdź również, jakie złącza znajdują się w tylnej części obudowy projektora. Również mogą to być wejścia analogowe D-SUB, a także cyfrowe DVI. Zauważ także, że nie wszystkie złącza monitorowe są wejściami obrazu – niektóre to wyjścia (są oznaczone jako Monitor Out lub VGA Out).

Podłącz odpowiednim kablem wyjście obrazu z komputera do wejścia projektora, oczywiście najlepiej wykorzystując standard DVI. Jeśli projektor zamiast DVI ma wejście HDMI (które również jest cyfrowe), możesz podłączyć oba urządzenia za pomocą kabla DVI-HDMI (nie są potrzebne żadne przejściówki).

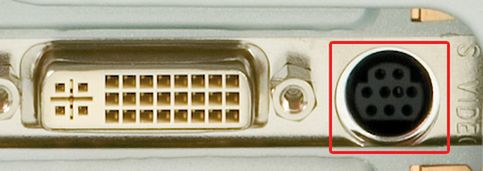

Niestety, zdarzają się również takie komputery, szczególnie te starsze, które mają tylko jedno wyjście na monitor. Na szczęście również wtedy podłączenie projektora jest możliwe, trzeba wykorzystać telewizyjne wyjście S-Video. Kabel S-Video trzeba podłączyć do takiego samego wejścia w monitorze. Niestety, wadą podłączenia jest znacznie mniejsza rozdzielczość obrazu, bo jest to tylko 678x576 pikseli. W wypadku takiego podłączenia projektor jest traktowany jak telewizor, więc pomocny może być artykuł dołączony na płycie CD, dotyczący właśnie podłączania telewizora do komputera.

Po połączeniu obu urządzeń możesz włączyć projektor, a następnie komputer. Ten drugi w czasie rozpoczynania pracy karty graficznej wykryje obecność projektora, co ułatwi jego późniejszą konfigurację.

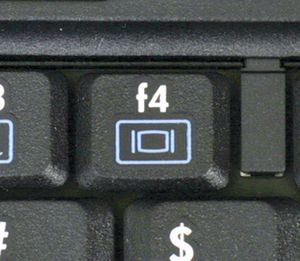

W przypadku komputerów przenośnych konieczne może być wykonanie jeszcze jednej czynności – włączenia dodatkowego wyjścia wideo (samo podłączenie kabla nie wystarczy). Służy do tego specjalny klawisz funkcyjny. Może być oznaczony na przykład takim symbolem. Wciskając kilkakrotnie ten klawisz, przechodzisz między trzema trybami wyświetlania: tylko ekran notebooka, ekran z projektorem oraz sam projektor (ekran komputera zostaje wygaszony). Podczas konfiguracji najlepiej wybrać ten drugi tryb, a optymalną rozdzielczość można uzyskać w trybie ostatnim.

W zależności od konfiguracji twojego komputera, zainstalowanego systemu, a także sterowników kart graficznych uzyskasz różne możliwości konfiguracji pulpitu Windows.

Po uruchomieniu systemu Windows obraz będzie wyświetlany tylko na monitorze lub projektorze, w zależności od tego, które urządzenie zostało automatycznie uznane za podstawowe.

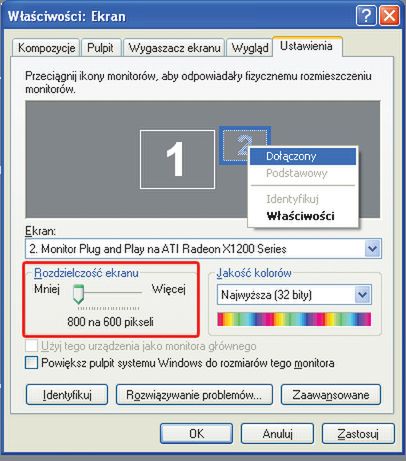

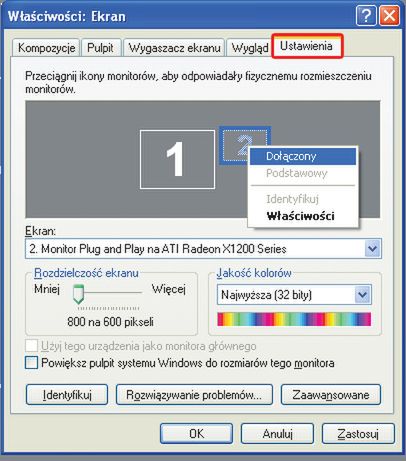

Kliknij prawym klawiszem myszy na pulpicie Windows. Z menu kontekstowego wybierz Właściwości. Następnie przejdź do zakładki Ustawienia.

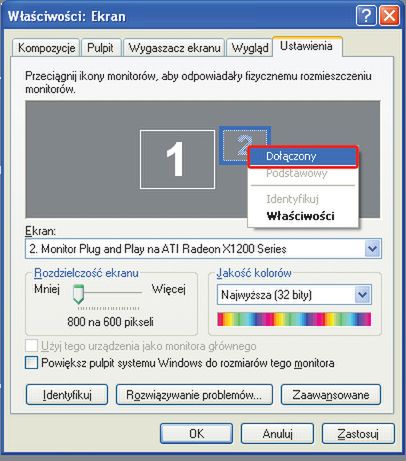

Kliknij prawym klawiszem myszy na ekranie numer 2, który jest nieaktywny. Z menu kontekstowego wybierz polecenie Dołączony.

Suwakiem Rozdzielczość ekranu ustaw odpowiednią rozdzielczość obrazu.

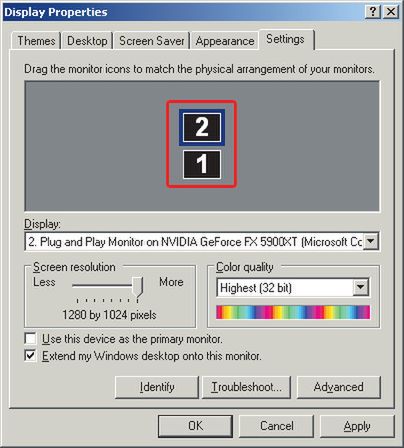

Domyślnie podczas pracy na dwóch ekranach obraz jest rozciągany w poziomie, tzn. dodatkowy pulpit znajduje się po prawej stronie głównego. Można to jednak zmienić, przeciągając myszą drugi ekran nad pierwszy. W tej konfiguracji pulpit Windows zostanie rozciągnięty w pionie. Gdy ustawienia ekranów już ci odpowiadają, kliknij OK.Niestety, Windows XP nie daje większych możliwości konfigurowania ekranów, ale sterowniki AMD (Catalyst) czy Nvidii (ForceWare) mają więcej opcji.

Sposób wyświetlania obrazu na monitorze i projektorze może być ustawiany za pomocą prostego kreatora, o ile masz w komputerze kartę graficzną z układem AMD (ATI), a także zainstalowane w systemie ATI Catalyst Control Center (zwykle instaluje się razem ze sterownikami, w razie potrzeby można doinstalować).

Kliknij na pulpicie Windows prawym klawiszem myszy i z menu wybierz opcję ATI Catalyst Control Center.

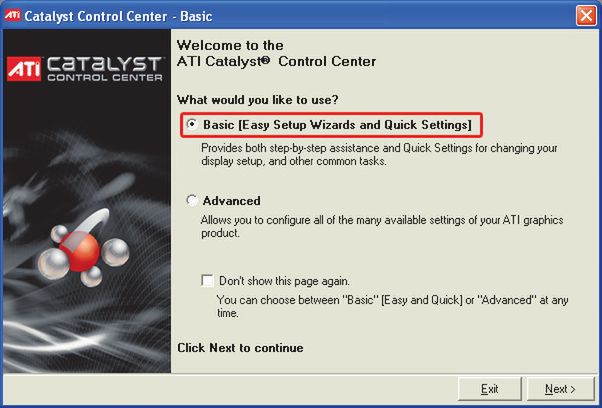

W pierwszym oknie, jakie się pojawi, masz możliwość wyboru trybu podstawowego i zaawansowanego. Pozostaw Basic i kliknij Next.

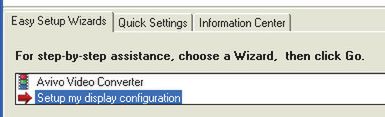

W następnym oknie zaznacz opcję Setup my display configuration i kliknij Go.

Pojawi się okno z nazwą twojego monitora i projektora. Z lewej strony zaznacz urządzenie, które ma być ekranem głównym (zwykle monitor), a z prawej to, które ma być dodatkowe (projektor). Kliknij Next.

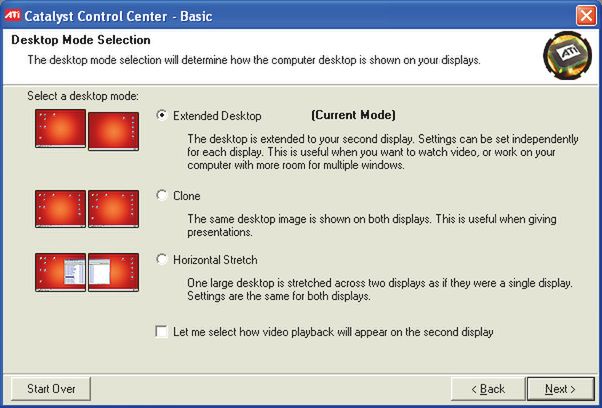

W kolejnym oknie masz możliwość wyboru trybu. Domyślny to Extended Desktop, działa identycznie jak pulpit rozszerzony w Windows XP. Drugi to Clone, pozwala na wyświetlanie tego samego na monitorze i projektorze. Trzeci to Horizontal Stretch, czyli rozciągnięcie pulpitu w poziomie. Od pulpitu rozszerzonego różni się tym, że na dodatkowym ekranie (w tym wypadku projektorze) pojawia się np. pasek zadań Windows. Dodatkowo zaznaczenie pola wyboru na dole ekranu pozwala rozciągać pulpit nie tylko w poziomie, ale i w pionie.

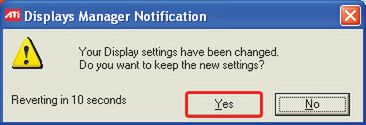

Po wybraniu trybu kliknij Next. Zostanie uruchomiony nowy tryb wyświetlania, a następnie pojawi się okienko z pytaniem, czy chcesz go pozostawić. Jeśli jest w porządku, kliknij Yes. Jeśli tego nie zrobisz, po chwili program przywróci poprzednie ustawienia.

W ostatnim kroku pozostaje wybrać z listy rozdzielczość obrazu. Jeśli zależy ci na dobrej jakości obrazu z projektora, ustaw taką rozdzielczość, jaką ma projektor. Kliknij Finish.

Sterowniki do kart z układami Nvidia dają podobne możliwości konfiguracji obrazu. Zakładamy, że sterowniki masz w wersji polskiej.

Kliknij na pulpicie Windows prawym klawiszem myszy i z menu wybierz opcję Panel sterowania NVIDIA.

W pierwszym oknie, jakie się pojawi, masz możliwość wyboru trybu standardowego i zaawansowanego. Pozostaw zaznaczoną opcję Ustawienia standardowe i kliknij OK.

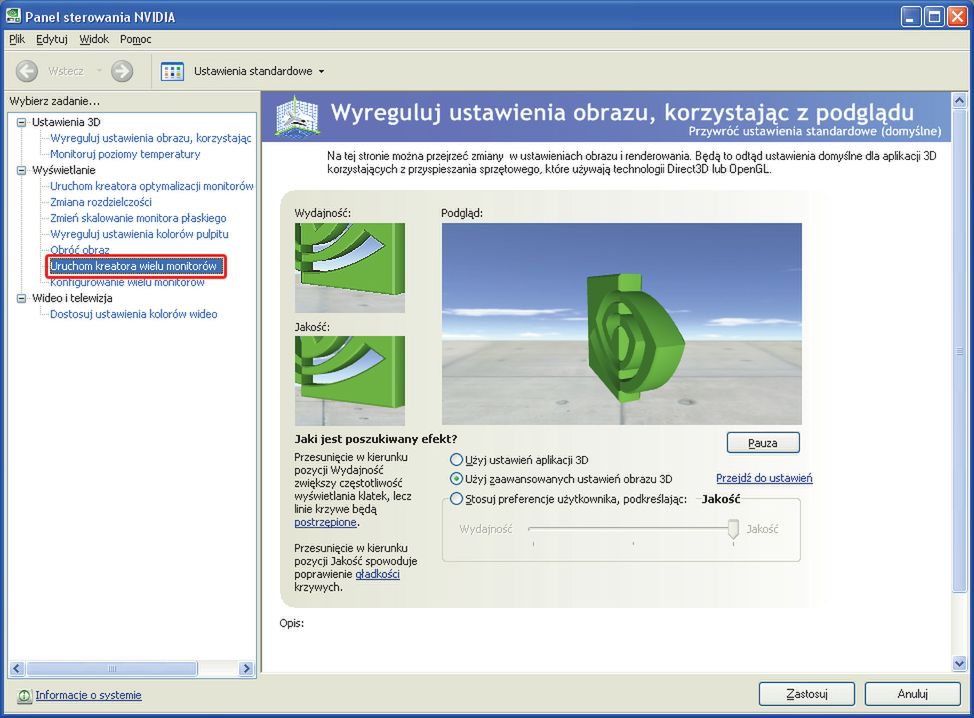

Pojawi się okno Panel sterowania NVIDIA. Na liście poleceń po lewej stronie odszukaj i kliknij polecenie Uruchom kreatora wielu monitorów.

W pierwszym oknie kreatora kliknij przycisk Dalej, w następnym zaznacz opcję Ustawienia dostosowane i ponownie kliknij przycisk Dalej.

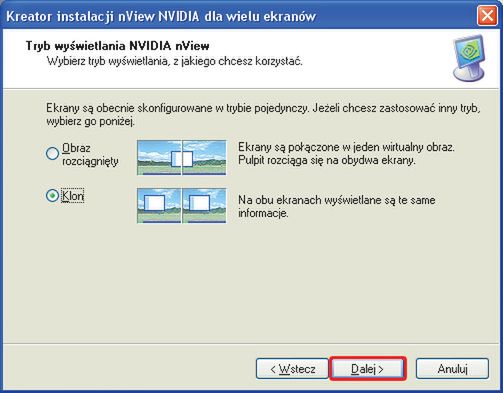

Wybierz ekran główny, zwykle monitor. Kliknij Dalej, a w kolejnym oknie ustaw tryb wyświetlania obrazu. Kliknij Dalej.

W kolejnym oknie kreatora możesz ustawić rozdzielczość obrazu (niestety, również jednakową dla monitora i projektora), a także tryb wyświetlania kolorów. Kliknij Dalej, w następnym oknie ponownie Dalej, w ostatnim Finish.

Nowy system Microsoftu automatycznie wykrywa urządzenia podłączane do dodatkowych wyjść wideo komputera. W odróżnieniu od Windows XP daje dodatkowe możliwości ustawienia sposobu wyświetlania obrazu.

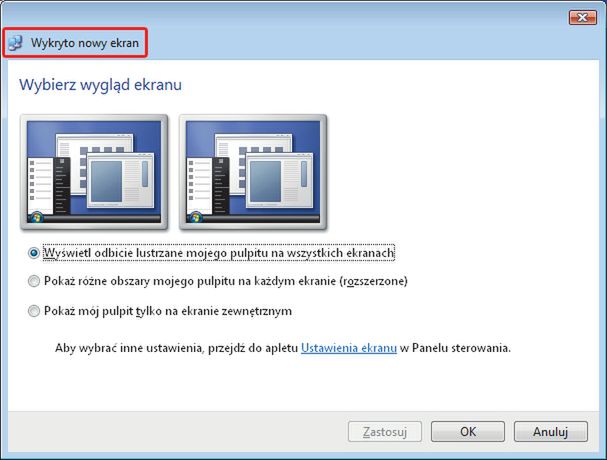

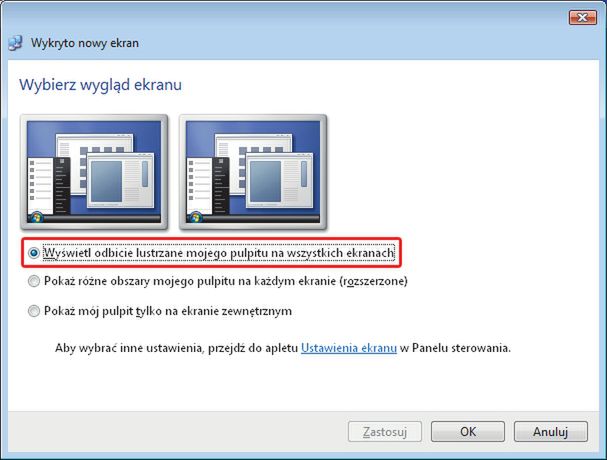

Gdy podłączysz po raz pierwszy projektor do wyjścia karty graficznej, pojawi się okno Wykryto nowy ekran.

Domyślnie jest w nim zaznaczona opcja Wyświetl odbicie lustrzane mojego pulpitu na wszystkich ekranach. Jeśli więc klikniesz OK, obraz z monitora zostanie sklonowany przez projektor.

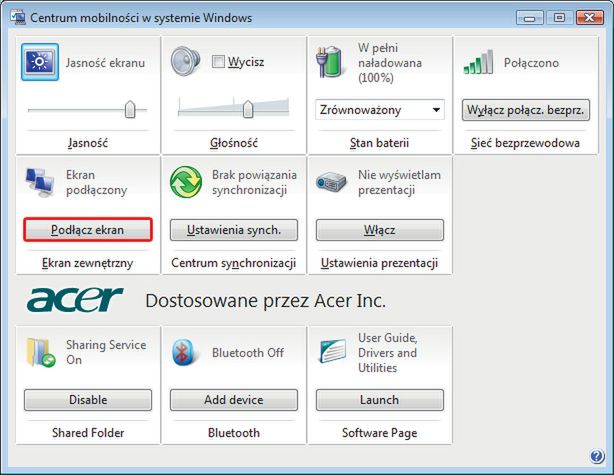

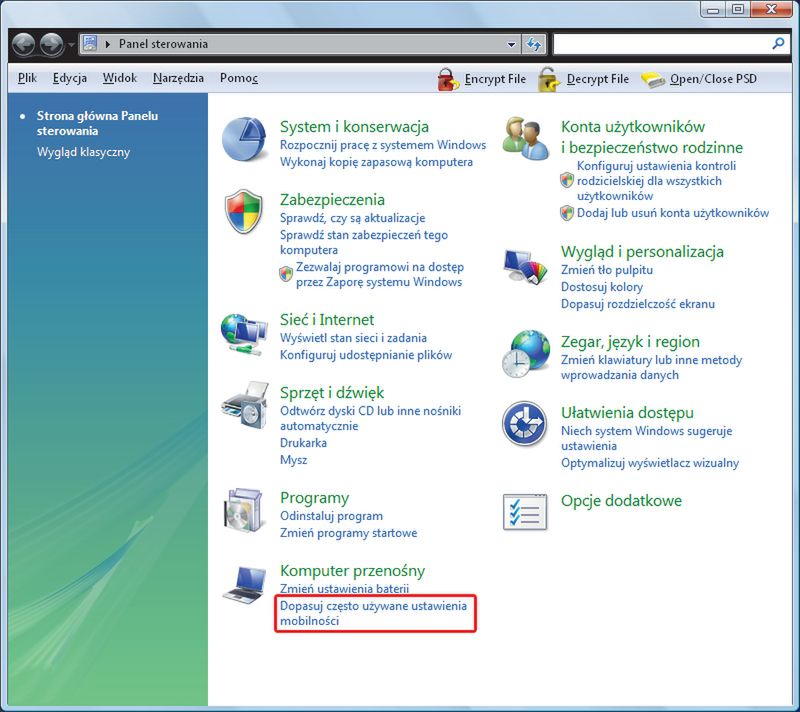

Jeśli zechcesz później zmienić ustawienia, przejdź do okna Panel sterowania i kliknij Dopasuj często używane ustawienia mobilności.

W nowo otwartym oknie zobaczysz komunikat, że dodatkowy ekran jest już podłączony. Mimo tego kliknij przycisk Podłącz ekran. Pojawi się takie samo okno jak w kroku 1. Będziesz mógł w nim wybrać sposób wyświetlania obrazu.

Niestety, nie da się ustawić zupełnie różnych rozdzielczości dla obu urządzeń, ale to już jest ograniczenie każdej karty graficznej.
