Montaż peceta

Przed montażem wszystkich elementów, a szczególnie płyty głównej w obudowie, warto zainstalować na tej płycie dwa podstawowe komponenty – procesor oraz moduły pamięci RAM.

Ponieważ Intel od lat wykorzystuje gniazdo procesora LGA775, sposób instalacji tych układów oraz zestawów chłodzących od dawna się nie zmienił. Trzeba wykonać kilka kroków.

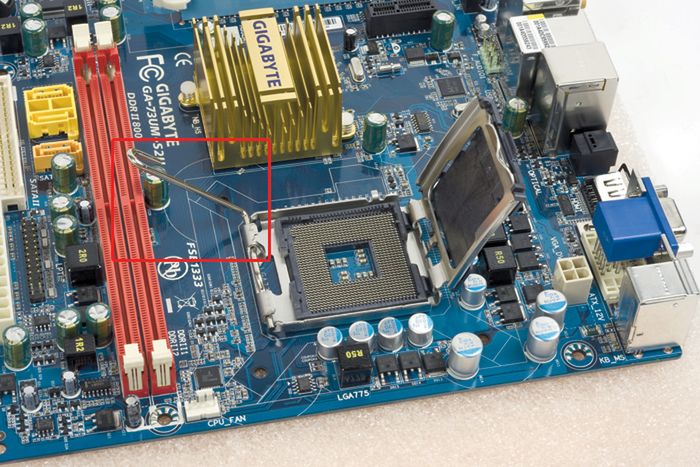

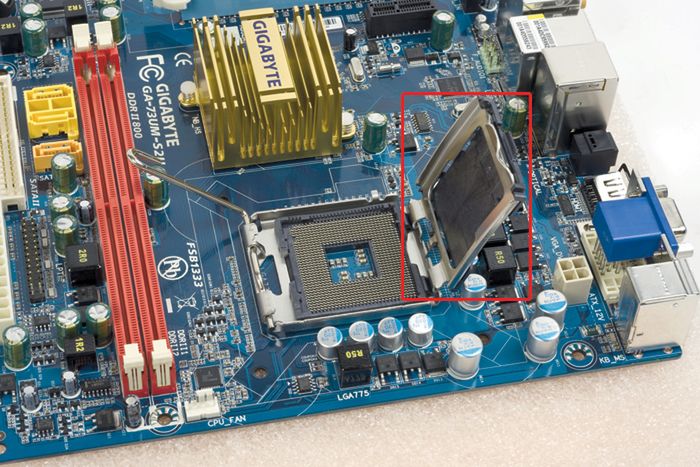

Połóż płytę główną na miękkim materiale, najlepiej na dużej gąbce lub piance. Odszukaj na płycie głównej podstawkę procesora i odciągnij w lewo blokującą ją dźwignię.

W drugim kierunku odciągnij metalową ramkę gniazda procesora. Możesz, ale nie musisz zdejmować plastikowej osłony gniazda, chroniącej przed uszkodzeniem delikatnych styków.

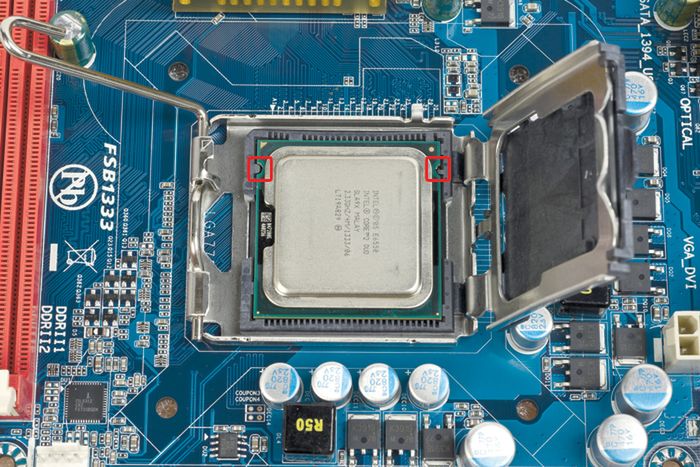

Wyjmij z opakowania procesor i włóż go delikatnie do gniazda, zwracając uwagę, by dwie wypustki gniazda pokryły się z wcięciami na krawędziach procesora.

Zamknij metalową ramkę, a następnie dźwignię podstawki. Jeśli wcześniej pozostawiłeś w ramce plastikową osłonę gniazda, przy zamykaniu ramki sama z niej spadnie. Procesor jest już zainstalowany.

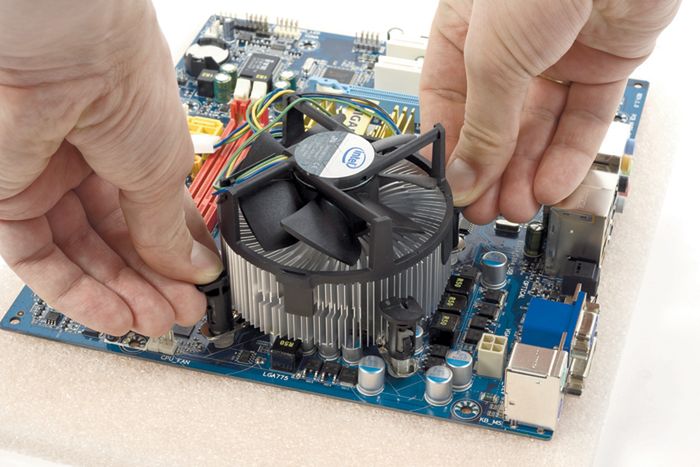

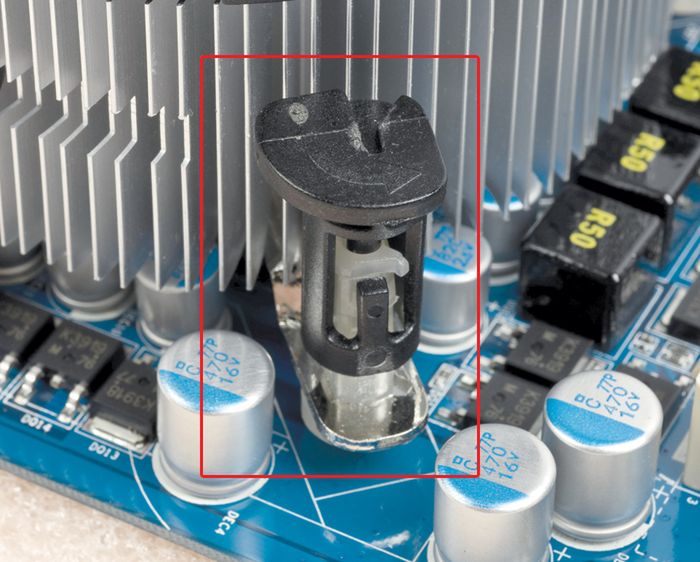

Wyjmij z opakowania zestaw chłodzący i połóż go na procesorze w taki sposób, by cztery kołki (zatrzaski) zestawu trafiły w odpowiednie otwory płyty głównej. Sprawdź, czy wszystkie zatrzaski mają strzałkę zwróconą w taki sposób, jak na zdjęciu (przy radiatorze powinien być tył, a nie grot strzałki).

Wciśnij dwa przeciwległe zatrzaski w otwory. Ciche pstryknięcie będzie oznaczało zablokowanie zatrzasku. Na wszelki wypadek sprawdź, czy kołki mocujące przeszły na drugą stronę płyty głównej i czy dobrze się trzymają w otworach. Następnie w podobny sposób wciśnij dwa pozostałe zatrzaski.

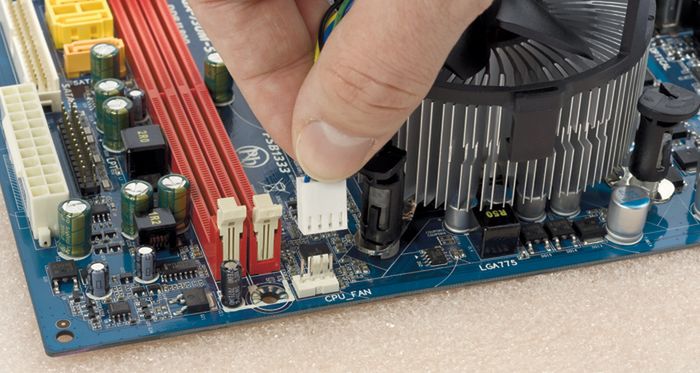

Do 4-stykowego złącza o nazwie CPU_FAN (lub podobnej) podłącz kabelki wentylatora. Na tym etapie montaż procesora można uznać za zakończony.

W ciągu ostatnich dwóch lat firma AMD dwukrotnie zmieniła podstawkę – do Athlonów 64 była to podstawka Socket 939, do procesorów dwurdzeniowych Socket AM2, a do najnowszych Phenomów jest to AM2+. Jednak patrząc z perspektywy instalacji procesora, podstawki te są identyczne.

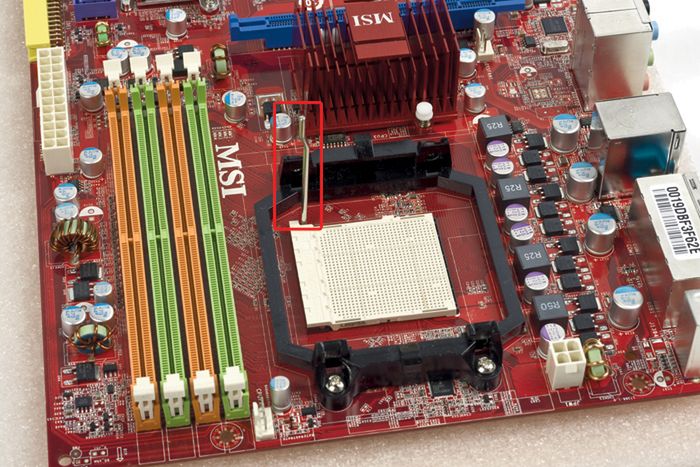

Połóż płytę główną na miękkim materiale. Odszukaj na niej podstawkę procesora i odciągnij w górę blokującą ją dźwignię.

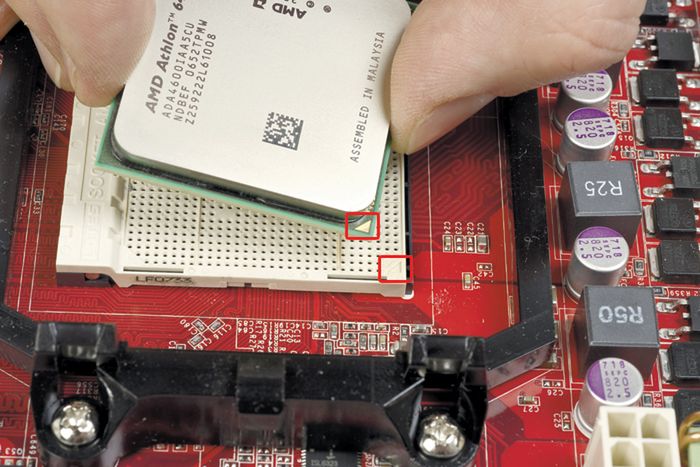

Wyjmij z opakowania procesor i ustaw go nad podstawką w taki sposób, by trójkącik naniesiony na procesorze pokrył się z wytłoczonym w podstawce. Procesor sam wpadnie w podstawkę – nie wolno go wciskać na siłę!

Zamknij dźwignię, która przytrzyma procesor w podstawce.

Wyjmij z opakowania zestaw chłodzący i połóż go na procesorze tak, by dwa metalowe ucha znalazły się przy plastikowych zaczepach podstawki. Załóż najpierw jedno ucho na zaczep podstawki.

Z drugiej strony podstawki załóż drugie ucho na plastikowy zaczep. Może być potrzebne użycie siły.

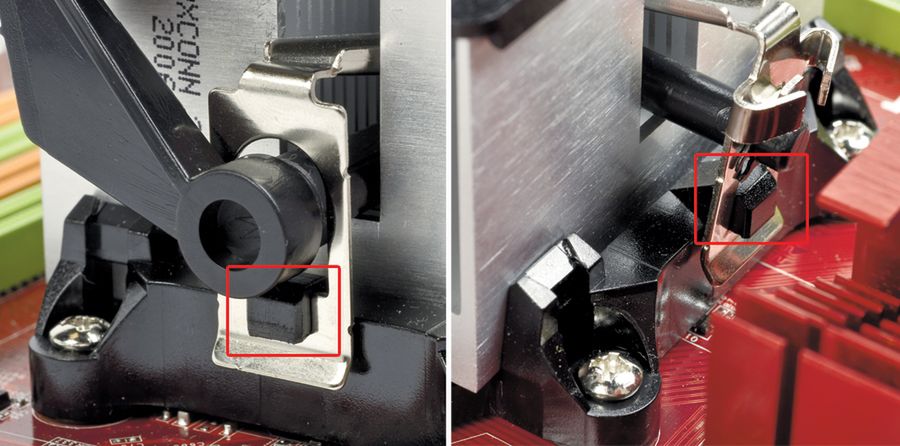

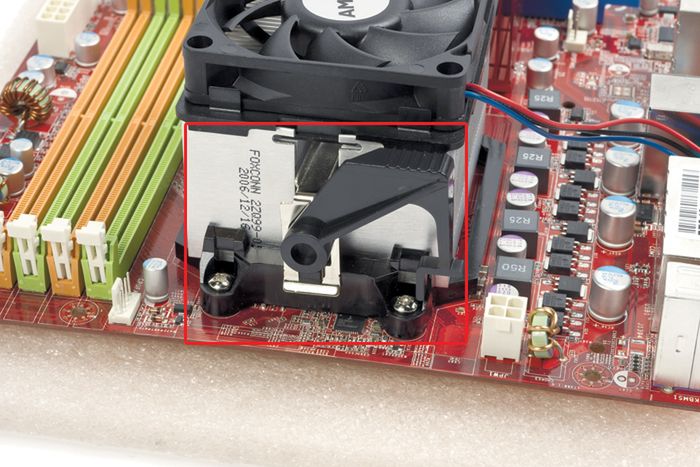

Przekręć w prawo plastikową dźwignię zestawu chłodzącego do takiej pozycji, jak na zdjęciu. Zazwyczaj do zamknięcia tej dźwigni również potrzebne jest użycie sporej siły.

Do 3- lub 4-stykowego złącza o nazwie CPU_FAN (lub podobnej) podłącz kabelki wentylatora. Montaż procesora jest zakończony.

Moduły pamięci zawsze instaluje się w taki sam sposób, nawet jeśli są to moduły różnych standardów.

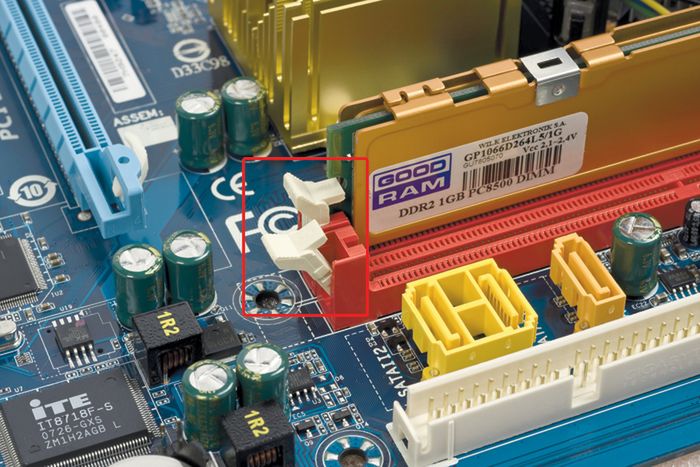

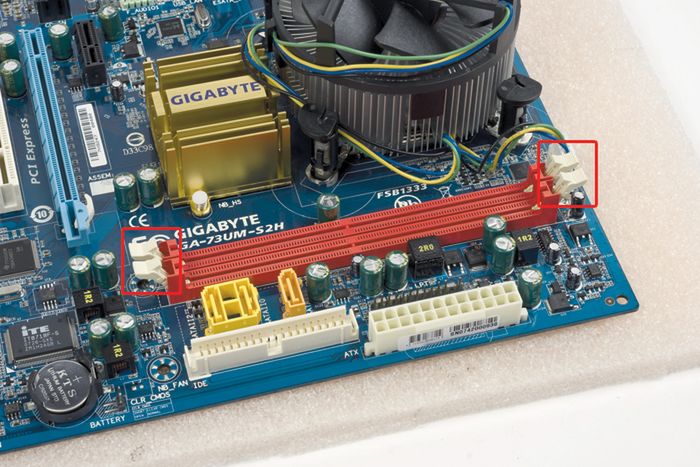

Rozchyl zatrzaski na obu końcach gniazda pamięci.

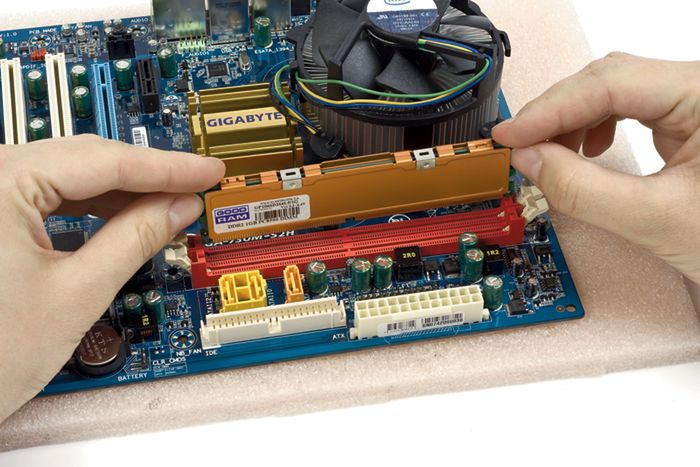

Wsuń pamięć w prowadnice gniazda w taki sposób, by wcięcie w module pokryło się z wypustką gniazda:

Dociśnij moduł do płyty głównej, by zatrzaski gniazda same się zamknęły.

Jeśli instalujesz moduły pamięci parami (dwa lub cztery), masz możliwość wykorzystania trybu dwukanałowego (dual channel). Problem może się pojawić, gdy masz dwa moduły, a na płycie są cztery gniazda pamięci. Musisz sprawdzić wtedy w instrukcji, w którym gnieździe należy zainstalować drugi moduł, by skorzystać z trybu dual channel.

Prawidłowe chłodzenie procesora jest zapewnione nie tylko dzięki radiatorowi i wentylatorowi. Odpowiednie przekazywanie ciepła zapewnia warstwa pasty termoprzewodzącej, która znajduje się na każdym fabrycznym zestawie testowym AMD i Intela (dlatego w artykule nie zwracamy na to specjalnej uwagi). Jeśli jednak instalujesz inny zestaw chłodzący albo po raz drugi wykorzystujesz zestaw dołączony do procesora (np. po wymianie układu), konieczne jest usunięcie starej warstwy pasty i nałożenie nowej.

Płytę główną z procesorem i pamięcią można już zamontować w obudowie komputera.

Ponieważ zwykle obudowy są sprzedawane z zasilaczami, zakładamy, że również w twoim przypadku zasilacz będzie już dostarczony wraz z obudową.

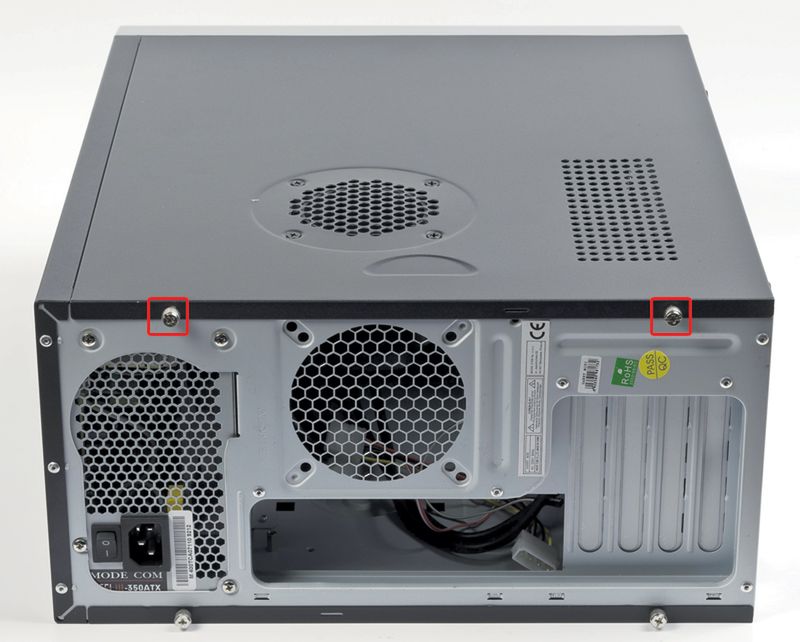

Połóż obudowę płasko na stole, a następnie odkręć dwie śruby mocujące ściankę obudowy.

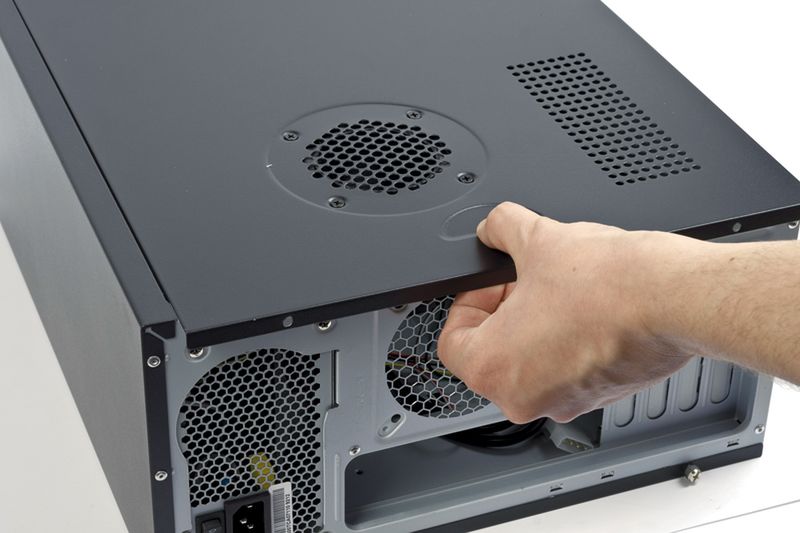

Zdecydowanym ruchem wysuń nieznacznie (2–3 centymetry) odkręconą ściankę w kierunku tyłu obudowy. Gdy zejdzie z zaczepów, będziesz mógł ją podnieść do góry i zdjąć.

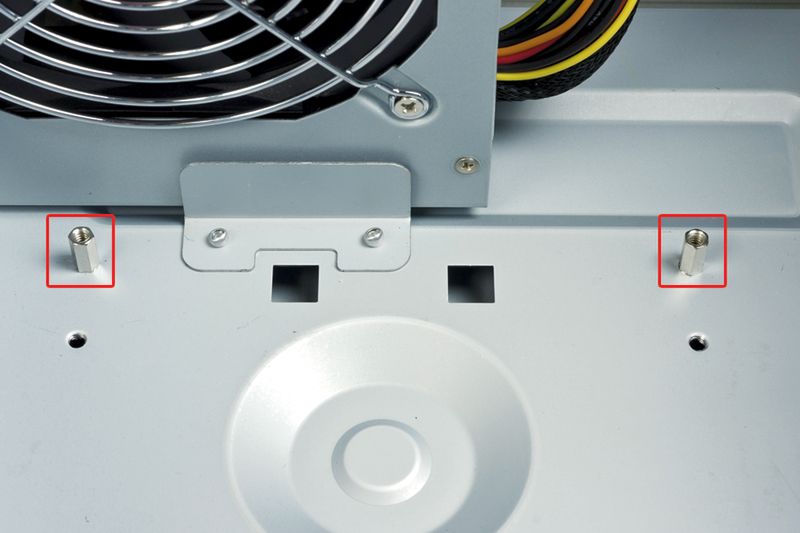

Sprawdź, czy wewnątrz obudowy są przykręcone śruby dystansowe (zwykle jest ich 6 lub 9) i czy pasują do otworów mocujących twojej płyty głównej. Jeśli nie są wkręcone do ścianki obudowy, przykręć je w odpowiednich miejscach (powinny być w zestawie z obudową).

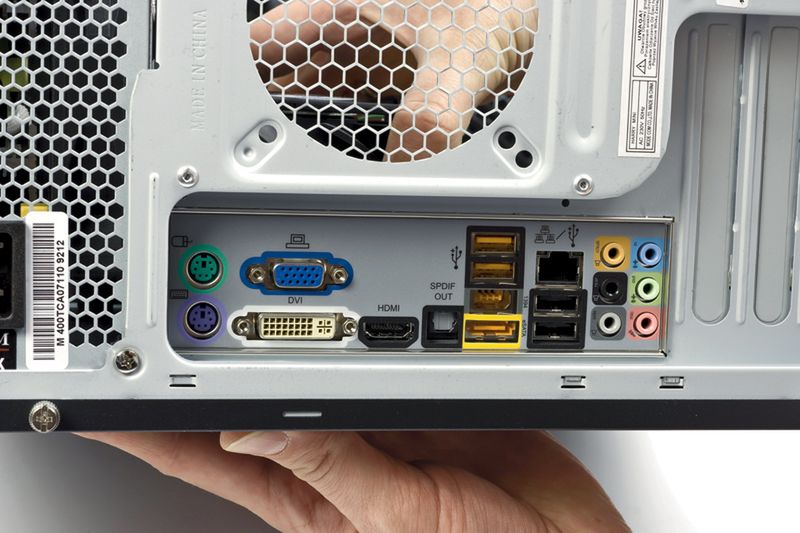

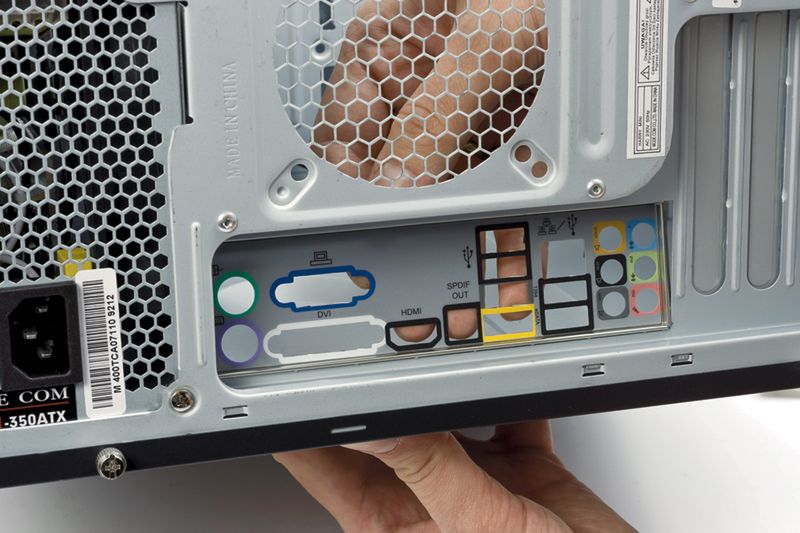

W tylnej części obudowy zainstaluj zaślepkę portów płyty głównej. Wkłada się ją od środka obudowy, dwoma portami PS/2 (zielonym i fioletowym w stronę zasilacza):

Włóż płytę do obudowy, a następnie wsuń w taki sposób, by wszystkie gniazda trafiły w odpowiednie otwory:

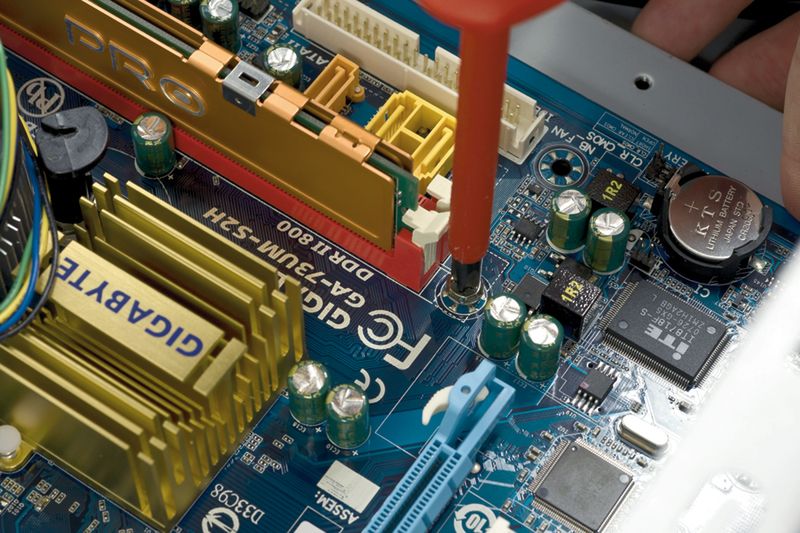

Przykręć płytę do obudowy (właściwie do śrub dystansujących) w sześciu miejscach śrubami z grubym gwintem:

Do każdej płyty głównej peceta dochodzi sporo kabli zasilających oraz sygnałowych. Po zainstalowaniu płyty należy je wszystkie odpowiednio podłączyć.

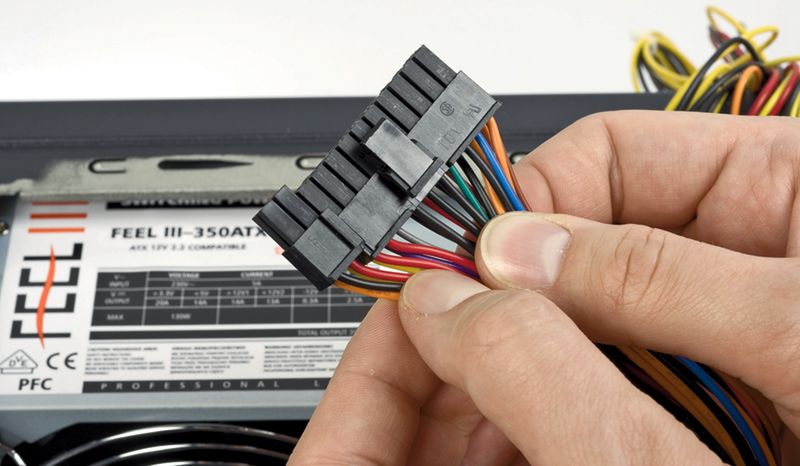

Odszukaj najgrubszą wiązkę kabli zasilacza, zakończoną 24-stykową wtyczką (lub wtyczką podzieloną na dwie części).

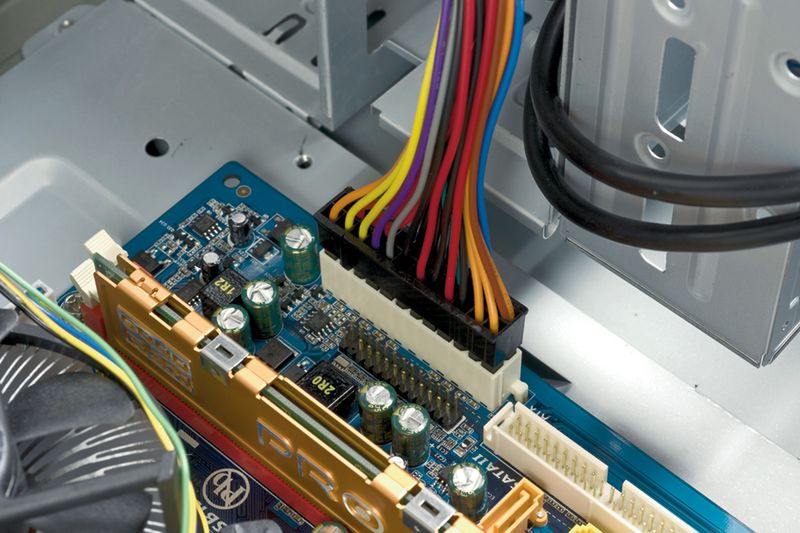

Mocno wetknij wtyczkę zasilającą w odpowiednie gniazdo płyty głównej. Wtyczkę można podłączyć tylko w jeden sposób, więc nie ma obawy o uszkodzenie komputera.

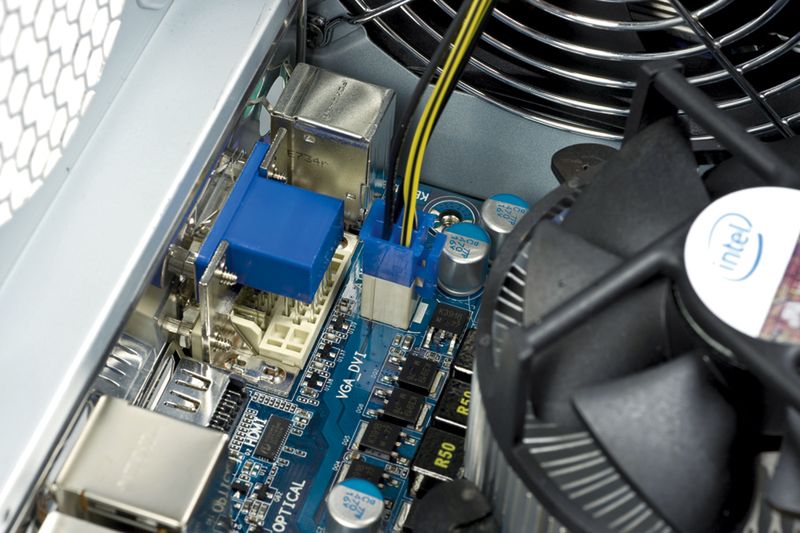

Podobnie musisz postąpić z dodatkową, 4-stykową linią zasilającą. Podłącz ją do gniazda płyty głównej oznaczonego zwykle jako ATX_12 V:

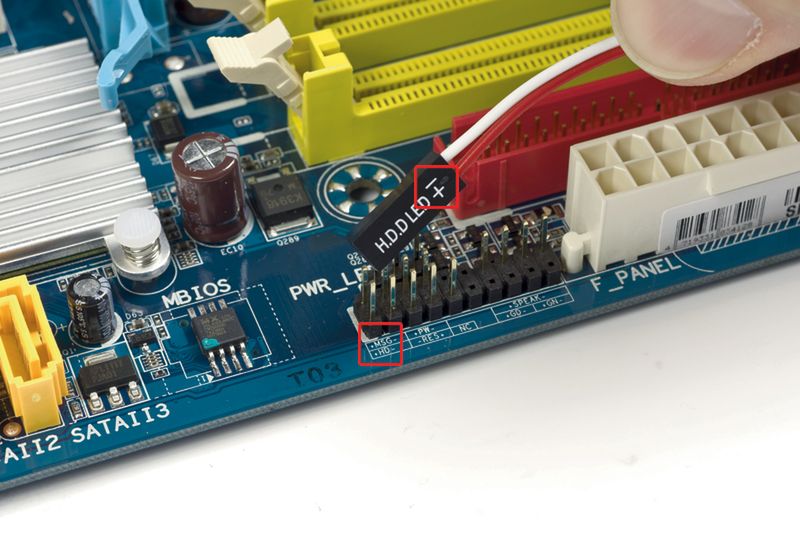

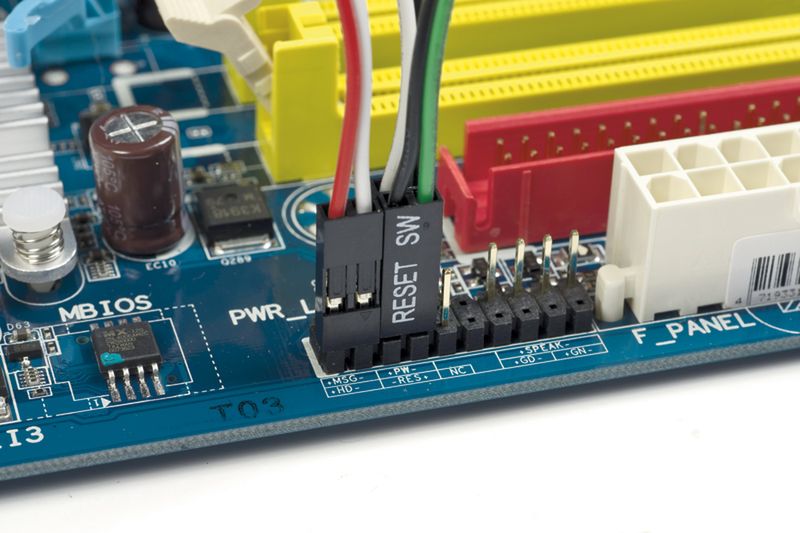

Praktycznie każda płyta główna ma włącznik, przycisk reset, kontrolkę zasilania i pracy dysku twardego. Dlatego kabelki obudowy trzeba podłączyć do odpowiednich styków płyty głównej. Zwróć przy tym uwagę, że w przypadku diod LED istotna jest biegunowość, więc biegun dodatni i ujemny wtyczki musi się zgadzać z biegunem dodatnim i ujemnym styków płyty głównej.

W podobny sposób podłącz pozostałe kabelki. W montażu pomagają oznaczenia naniesione na płycie głównej, a jeśli to nie wystarcza, więcej informacji zawiera instrukcja płyty.

Wiele obudów ma na przednim panelu złącza USB i audio, niektóre także np. FireWire. Można z nich korzystać, podłączając odpowiadające im kabelki do płyty głównej.

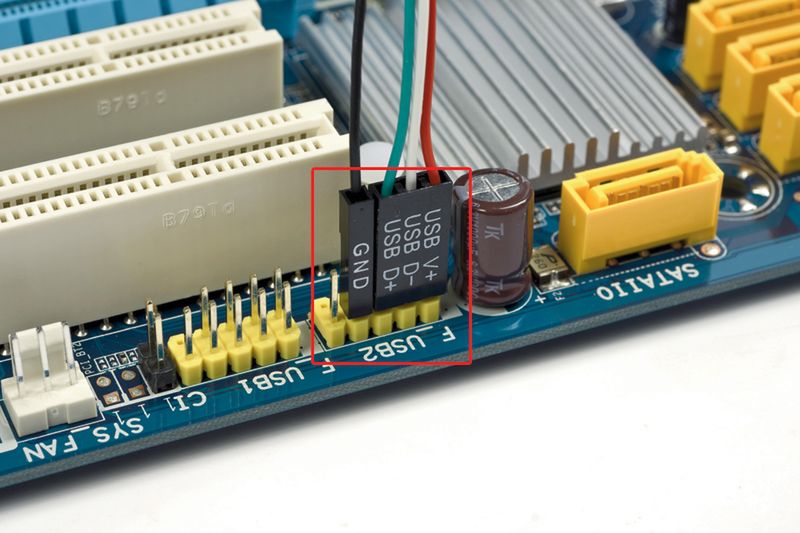

W przypadku złączy USB istnieje standardowy sposób podłączania kabli. Jest to kolejno: napięcie zasilające (V+), ujemny biegun danych (D-), dodatni biegun danych (D+) oraz masa (GND). Jeśli masz jakieś wątpliwości, zajrzyj do instrukcji obsługi. Niestety, w tym przypadku nieprawidłowe połączenie kabli może być powodem uszkodzenia urządzeń podłączanych do portów USB

W drugim rzędzie styków trzeba podłączyć poszczególne kabelki dokładnie w taki sam sposób.

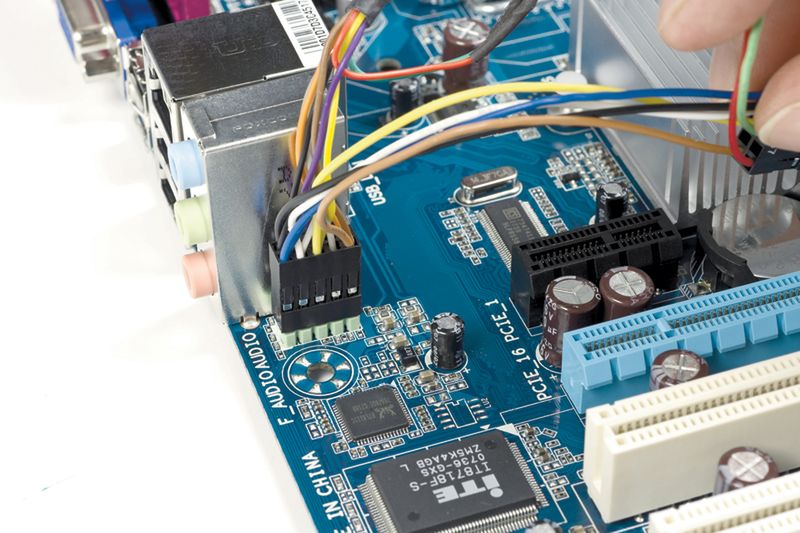

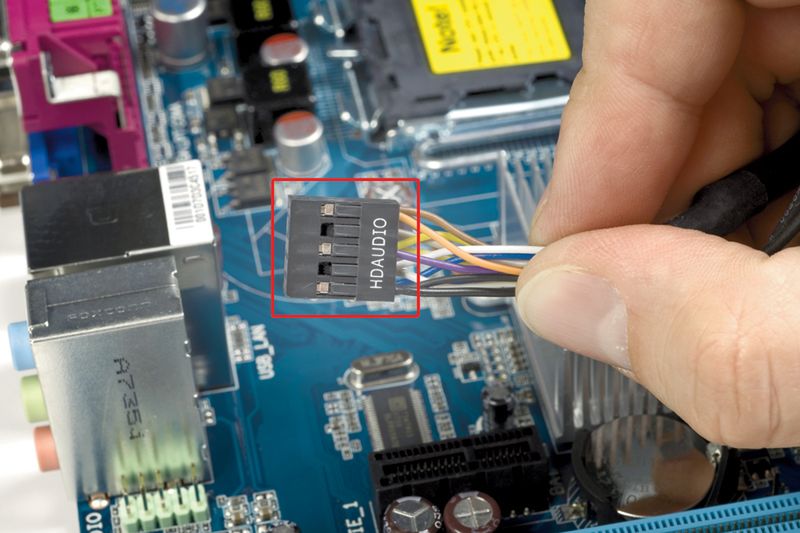

W przypadku wyjść i wejść audio również możesz się natknąć na obudowę, w której będziesz musiał misternie podłączyć wszystkie kable do odpowiednich styków płyty głównej. Na szczęście złącza audio w zasadzie się ustandaryzowały, możesz więc znaleźć złącze oznaczone np. w taki sposób jak na obrazku.

Wystarczy takie złącze podłączyć do odpowiednich styków płyty.

To już niemal koniec montażu komputera, ale do najprostszej konfiguracji brakuje jeszcze dysku twardego i napędu optycznego.

Montaż dysku może się odbywać różnie, w zależności od obudowy. W niektórych dysk jest montowany wzdłuż obudowy, inne umożliwiają nieco łatwiejszy montaż poprzeczny, jeszcze inne są wyposażone w specjalne szyny, które zapewniają szybki montaż dysku bez użycia śrubokrętu. W naszym przykładzie dyski są montowane w poprzek obudowy, w specjalnym koszyku.

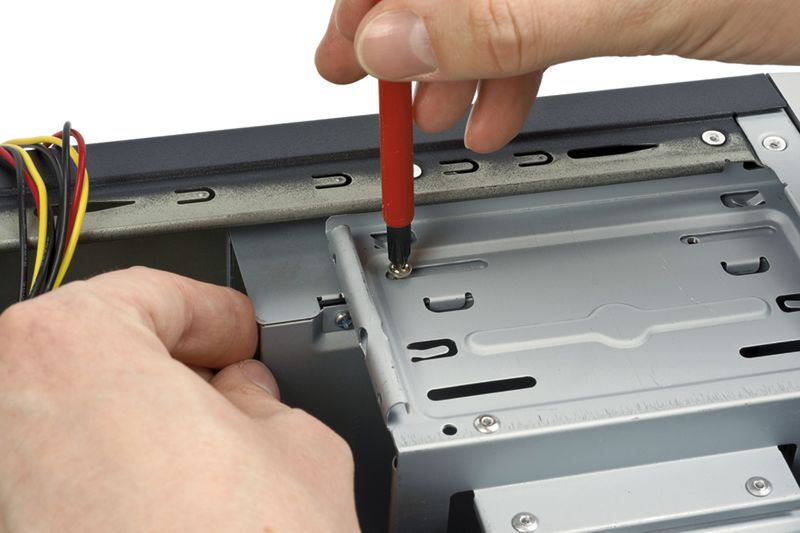

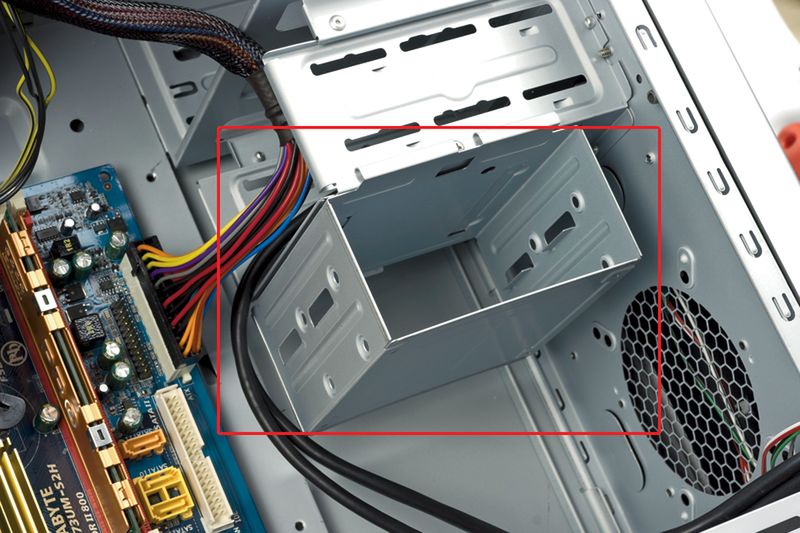

W przedniej części obudowy znajdź koszyk na dyski. Jeśli to możliwe, zdemontuj go, odkręcając jedną śrubę.

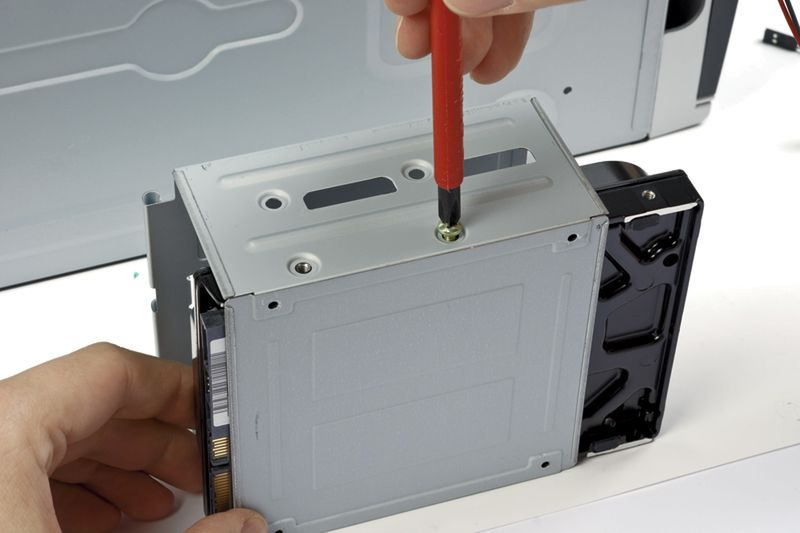

Włóż dysk twardy do koszyka i przykręć go czterema krótkimi śrubami z grubym gwintem. Oczywiście, jeśli koszyka nie da się wyjąć z obudowy, możesz mieć problemy z dostępem do wszystkich otworów mocujących dysk. Zazwyczaj w takim wypadku trzeba zdemontować drugą boczną ściankę obudowy.

Zamontuj koszyk z zainstalowanym w nim dyskiem z powrotem w obudowie.

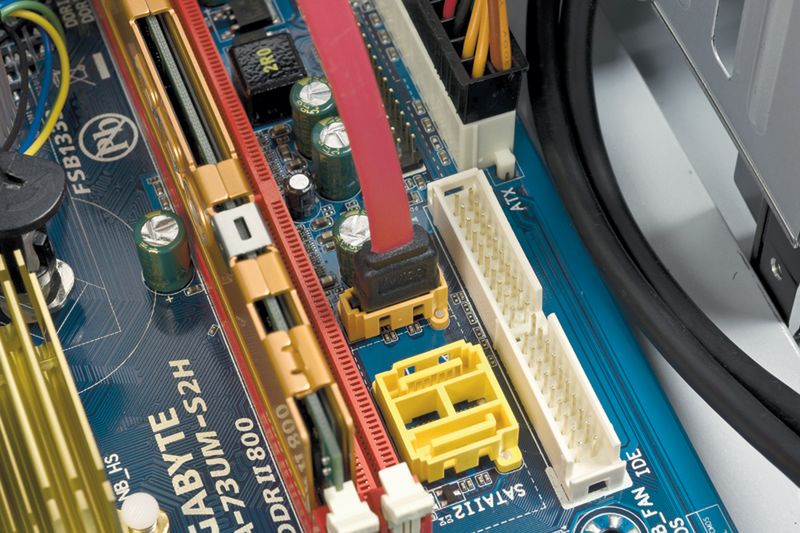

Podłącz przewód Serial ATA do gniazda płyty głównej:

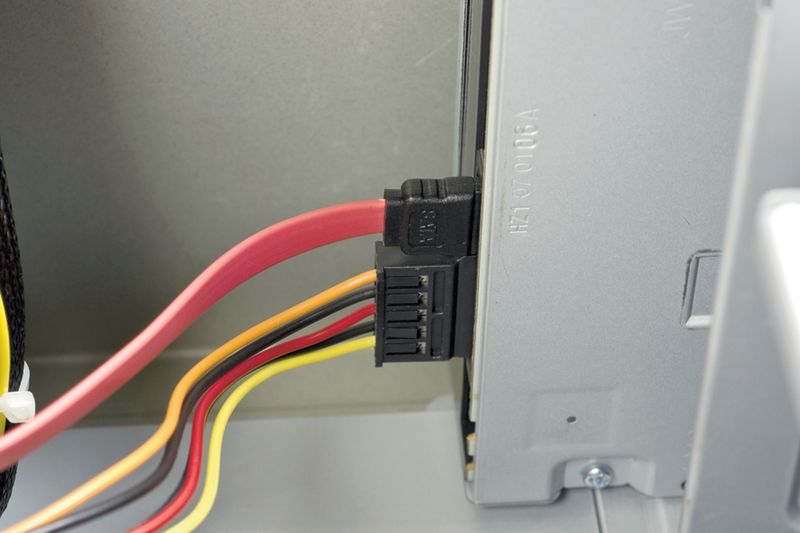

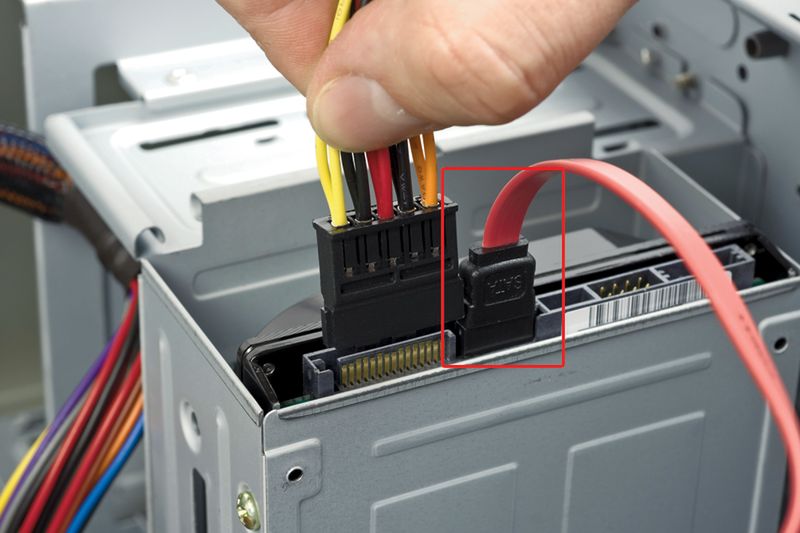

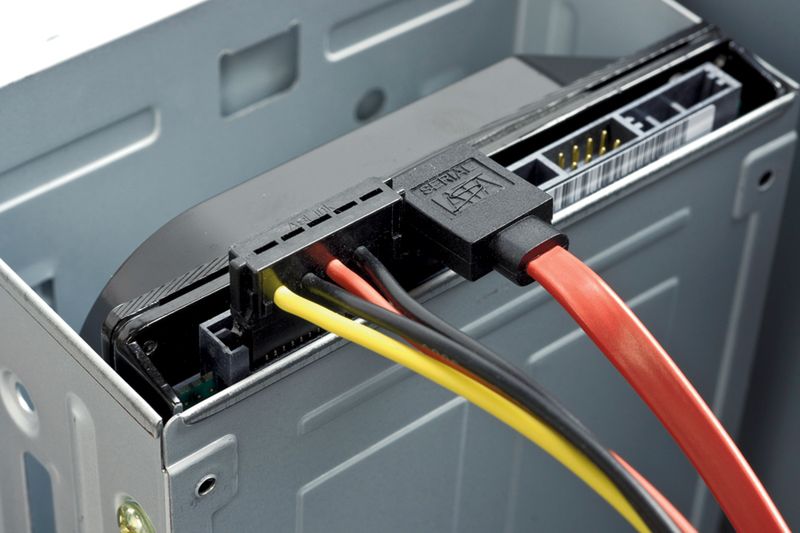

Drugi koniec kabla Serial ATA podłącz do odpowiedniego złącza twardego dysku. Złącza SATA są tak wykonane, by nie dało się ich podłączyć w niepoprawny sposób.

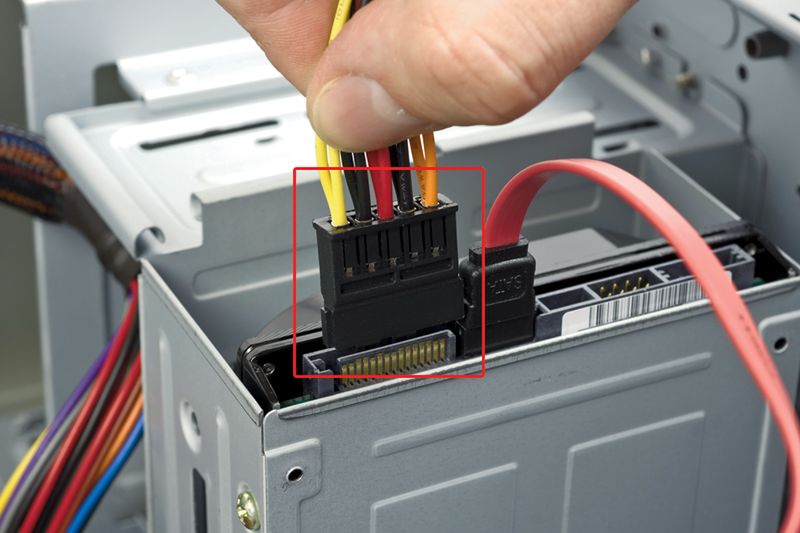

Wtyczkę zasilającą Serial ATA podłącz do szerszego złącza twardego dysku.

Jeśli w twoim komputerze dyski są montowane w poprzek obudowy, wystające kable mogą przeszkadzać w zamknięciu jej bocznej ścianki. Może to doprowadzić do nieumyślnego złamania któregoś kabla. Dlatego czasem warto zastosować specjalne wtyczki kątowe:

Montaż napędu optycznego, zwykle nagrywarki DVD, może się odbywać za pomocą specjalnych szyn, a także najbardziej tradycyjną metodą – za pomocą śrubek. W naszym przykładzie pokażemy właśnie ten sposób – śrubki.

Z przedniego panelu obudowy wyjmij jedną plastikową zaślepkę napędu o szerokości 5,25" (zazwyczaj można ją wypchnąć od środka obudowy).

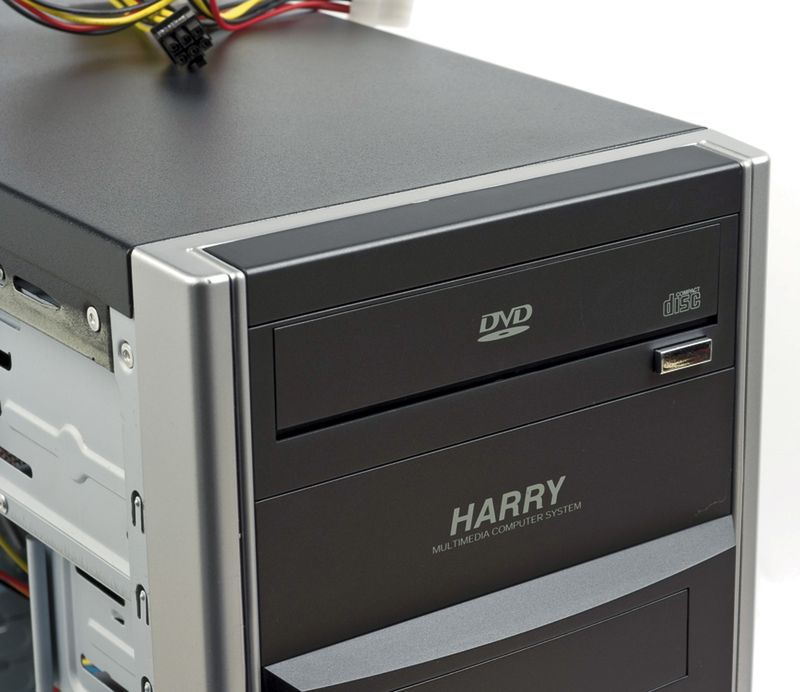

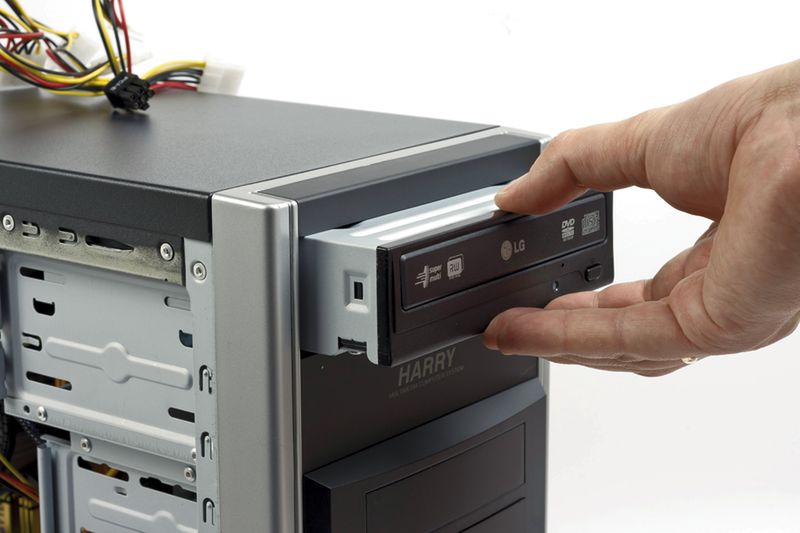

Wsuń napęd optyczny od przedniej części obudowy do wnęki 5,25 cala. Napęd możesz ustawić na równi z przednią ścianką obudowy. Jest też druga możliwość: głębsze wsunięcie napędu, a następnie wykorzystanie specjalnej zaślepki z obudowy. Ten drugi sposób jest dobry, gdy np. napęd ma inny kolor niż cała obudowa i jego przednia ścianka nie powinna być widoczna.

Za pomocą czterech śrubek z drobnym gwintem przykręć napęd do obudowy. Dwie śrubki mocują go z lewej strony, dwie z prawej, dlatego do tej operacji konieczne jest zdjęcie drugiej bocznej pokrywy obudowy.

Podobnie jak w dysku twardym Serial ATA, podłącz do napędu kabel sygnałowy oraz zasilający.
