Radiatory jak nowe

Po podkręceniu karty graficznej jej pamięci pobierają więcej mocy i emitują więcej ciepła. Potrzebują więc dobrego chłodzenia, a tańsze karty są wyposażane w najprostszy zestaw chłodzący, nieobejmujący kości pamięci. W poprzednim wydaniu PC Formatu pokazaliśmy, jak można wymienić zestaw chłodzący (artykuł znajduje się na płycie). Teraz pokażemy, jak samodzielnie zrobić radiatory na pamięci.

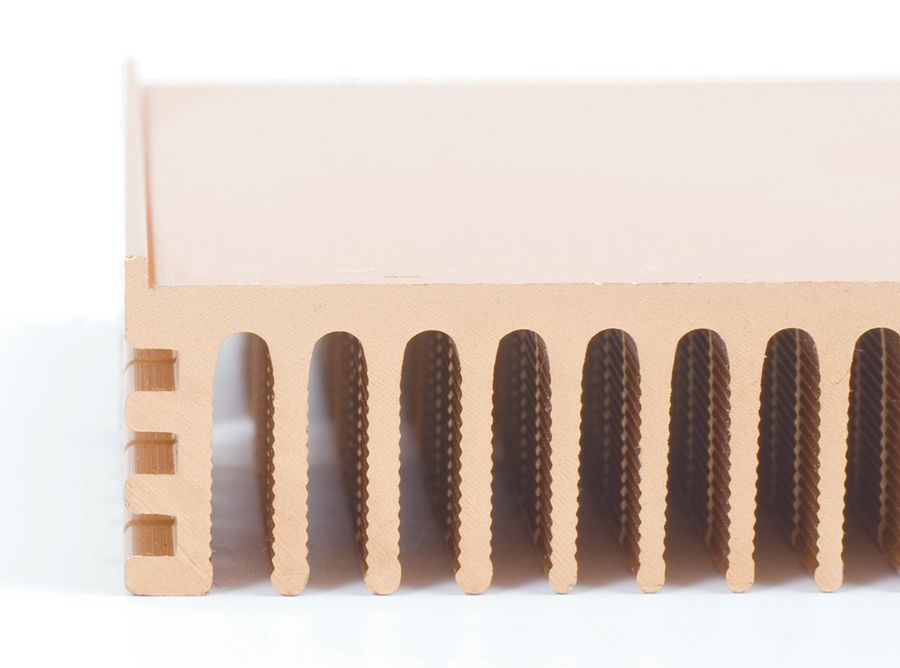

Wykonanie radiatorów jest bardzo łatwe. Potrzebny będzie radiator ze starego procesora, np. Pentium, oraz piłka do metalu i klej termoprzewodzący lub specjalna taśma dwustronna. Można je kupić w każdym sklepie z akcesoriami do chłodzenia podzespołów komputera. Ostatecznie możesz zastosować np. SuperGlue, ale jego przewodność cieplna jest dużo mniejsza.

W PC Formacie 6/2006 przedstawiliśmy sposób montowania radiatorów na modułach pamięci RAM. Artykuł zamieszczamy na płycie CD.

Zanim zrobisz radiatory na pamięci, musisz rozmontować zestaw chłodzenia ze starego procesora i wyjąć z niego radiator, który po prostu potniesz na mniejsze części. Później będziesz musiał zmierzyć wielkość pojedynczej kości pamięci na karcie, a następnie narysować na radiatorze linie, według których potem go poprzecinasz.

Wyłącz komputer i odłącz od niego wszystkie przewody. Następnie zdejmij blaszane ściany obudowy.

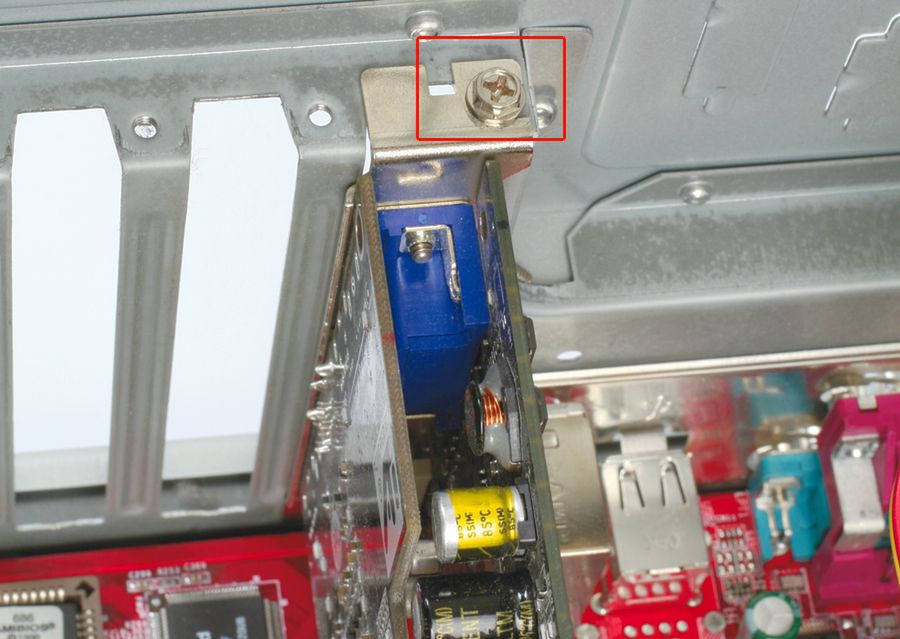

Odkręć śrubkę mocującą kartę graficzną, a następnie wyjmij kartę z komputera.

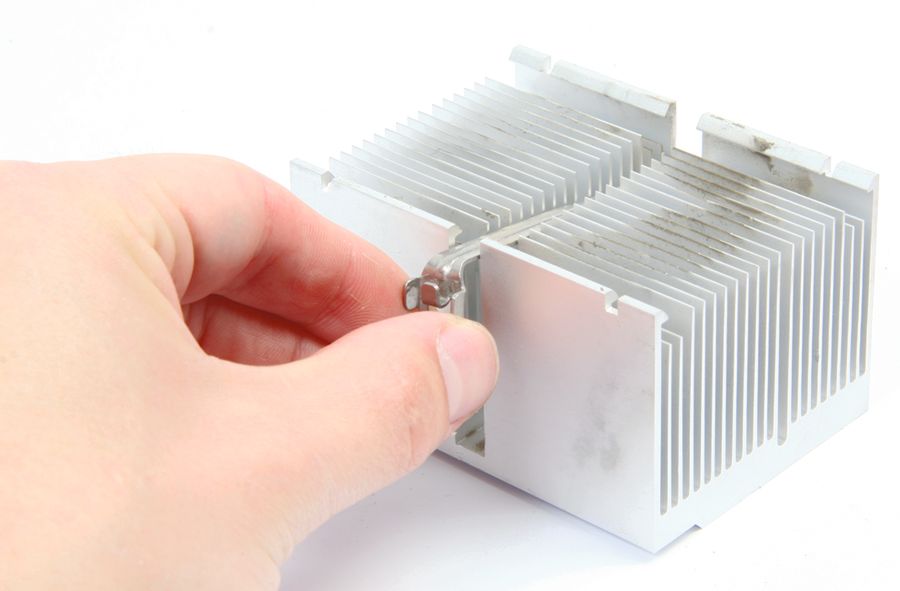

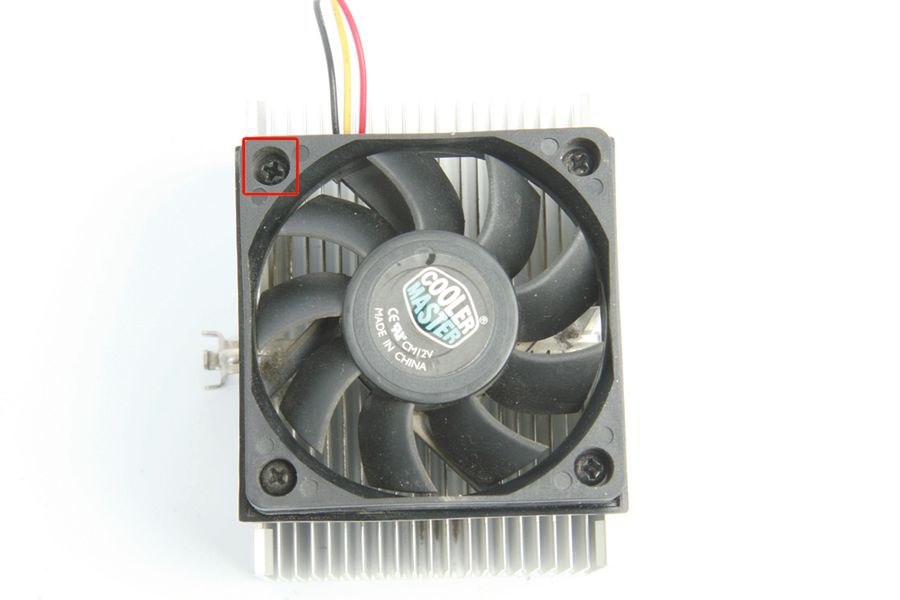

Jeśli masz kompletny zestaw chłodzenia ze starego procesora, będziesz musiał go rozmontować. W tym celu odkręć wszystkie śrubki utrzymujące wentylator na radiatorze, a następnie wyjmij z jego wnętrza sprężynę mocującą.

Jeżeli radiator jest mocno zabrudzony, przeczyść go lekko pędzelkiem, ale go nie myj. Tym zajmiesz się na późniejszym etapie wykonywania radiatorów na pamięci.

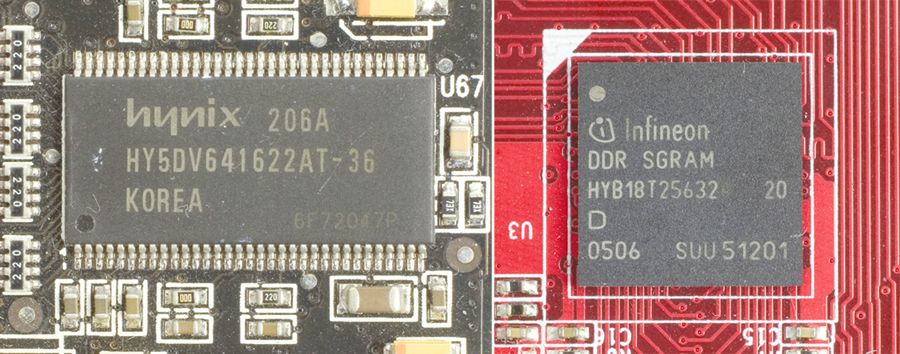

Zmierz linijką wielkość pamięci zainstalowanych na twojej karcie graficznej. Z reguły są to kości typu TSOP-II lub BGA.

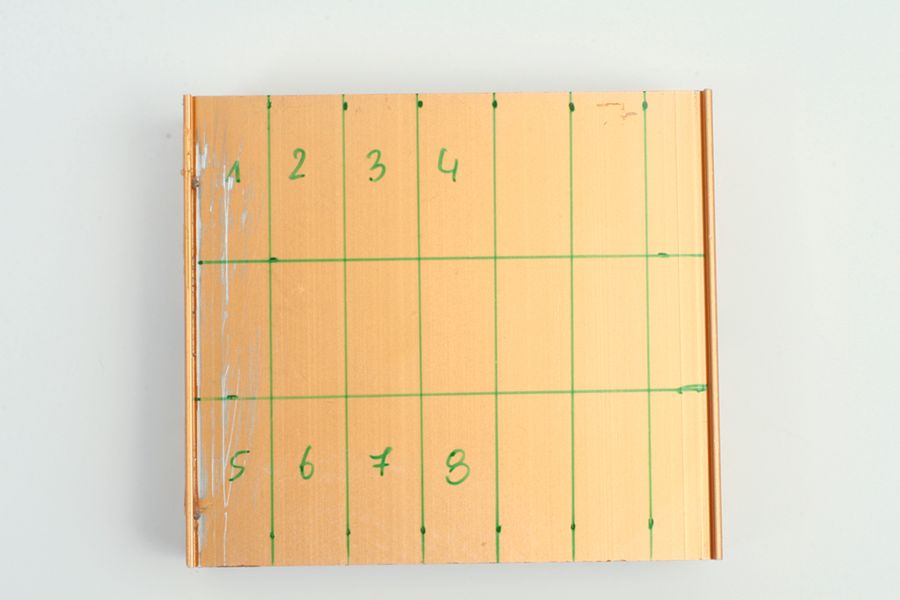

Obróć radiator tak, abyś widział jego spód. Za pomocą linijki i markera narysuj linie cięcia, by uzyskać radiatory na pamięci odpowiadające wielkością całej powierzchni pojedynczego układu pamięci. Oczywiście musisz uzyskać tyle radiatorów, ile jest kości pamięci na twojej karcie graficznej.

Do cięcia radiatora najlepiej użyć piłki do metalu. Przecięcie radiatora jest wprawdzie czasochłonne, jednak dzięki małej grubości brzeszczotu nie będziesz musiał brać poprawki na linie cięcia. Oczywiście możesz także pociąć radiator za pomocą szlifierki kątowej, jednak ta ma dość grubą tarczę tnącą, dlatego musisz uwzględnić grubość cięcia.

Jeśli stary radiator procesora ma krawędzie wystające poniżej powierzchni przylegającej do procesora, musisz je odciąć. W przeciwnym wypadku po zamontowaniu na kościach pamięci mogą spowodować zwarcie i uszkodzić kartę graficzną (np. jeśli będą dotykały powierzchni laminatu karty graficznej).

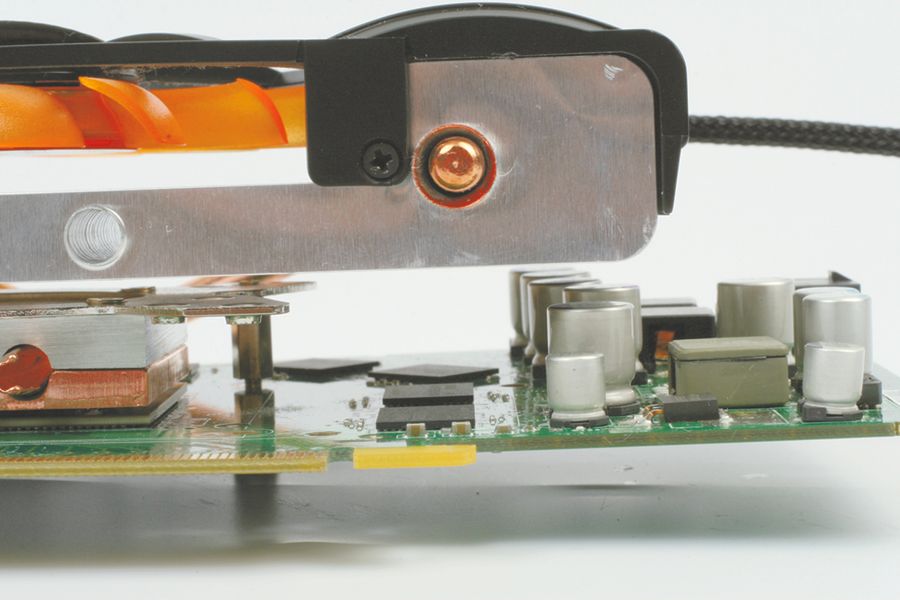

Może się zdarzyć, że na karcie jest zainstalowany rozłożysty zestaw chłodzący procesor graficzny, który zasłania także pamięci. Sprawdź zatem, czy wykonywane przez ciebie radiatory nie są za wysokie i czy po przycięciu będą się swobodnie mieściły na pamięciach. Jeśli tak nie jest, piłką do metalu przytnij radiator do odpowiedniej wysokości.

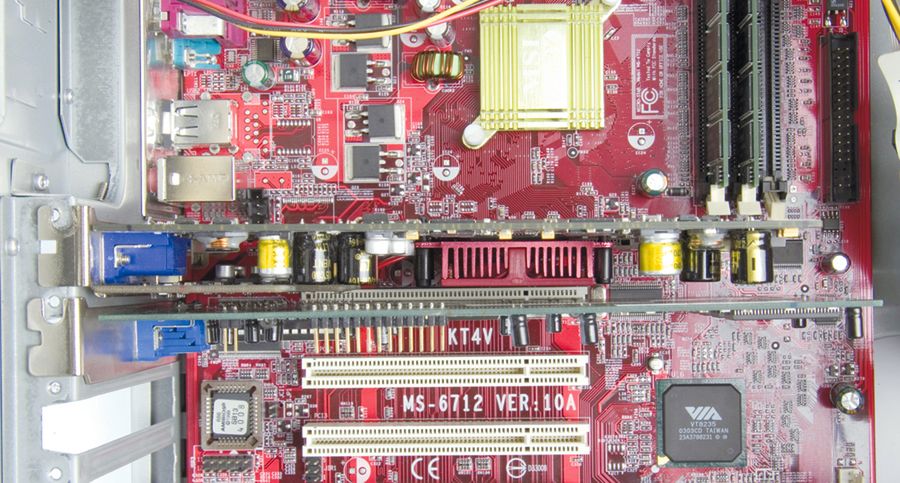

Bywa, że tuż obok karty graficznej jest zainstalowana inna karta rozszerzająca. Wysokość tworzonych radiatorów musi być mniejsza od tej odległości. Dlatego w razie potrzeby przytnij radiator do odpowiedniej wysokości.

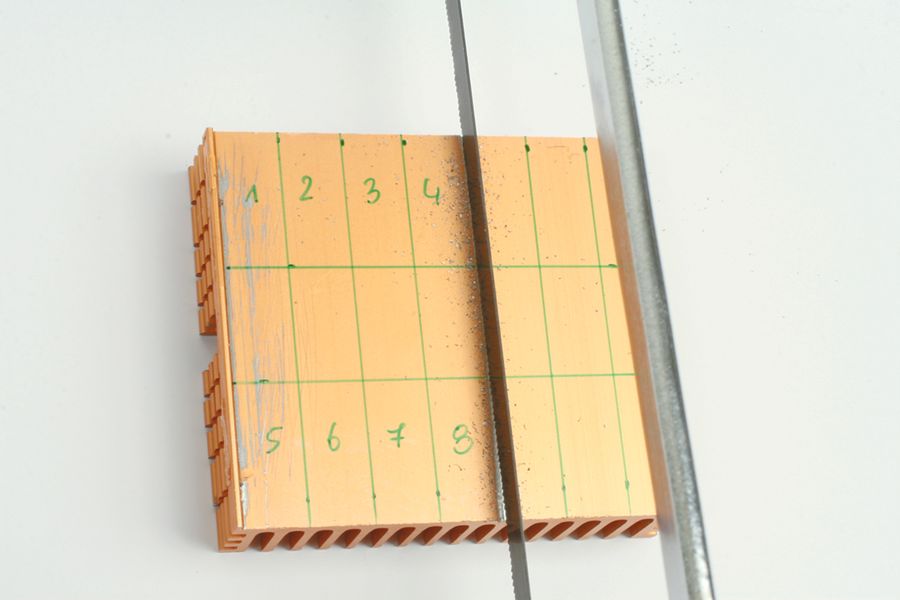

Piłką do metalu poprzecinaj stary radiator według wyznaczonych linii.

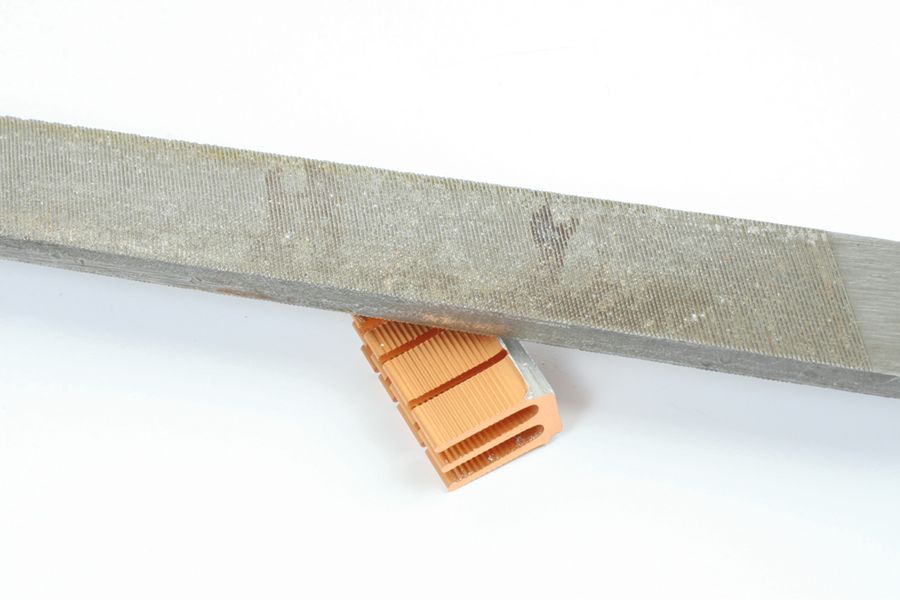

Krawędzie przyciętych radiatorów wyrównaj za pomocą płaskiego pilnika do metalu:

Wycięte radiatory musisz teraz umyć z opiłków powstałych przy cięciu i szlifowaniu ich krawędzi. Opiłek taki może spaść na układy elektroniczne komputera, spowodować zwarcie i uszkodzić komputer.

Wykonane radiatory wymyj szczotką ryżową w wodzie z odrobiną płynu do mycia naczyń. W ten sposób usuniesz z nich metalowe opiłki, a także zabrudzenia. Pozostaw radiatory na ręczniku, żeby wyschły.

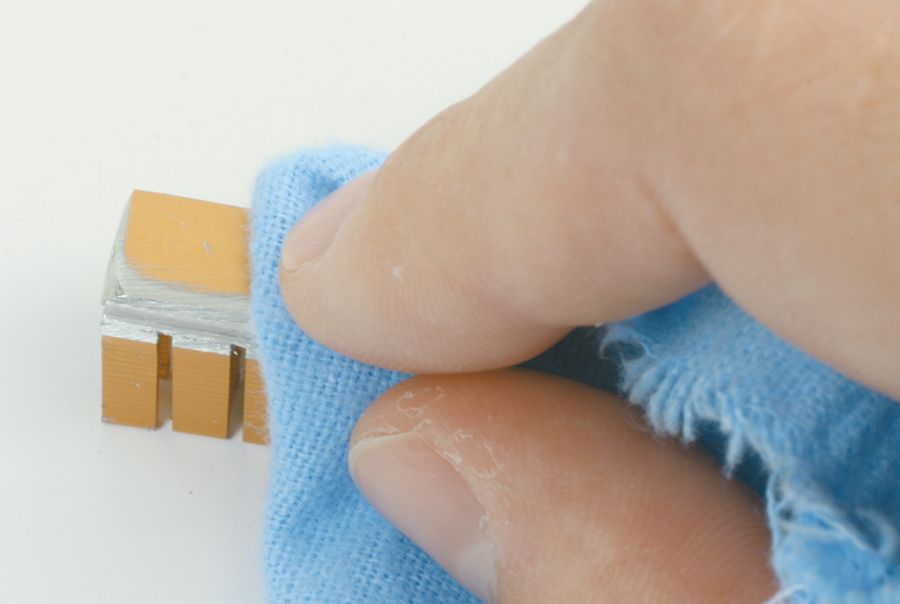

Szmatką zwilżoną spirytusem przetrzyj spód każdego wykonanego radiatora. Dzięki temu powierzchnia, którą będzie radiator przylegał do pamięci, zostanie dokładnie odtłuszczona.

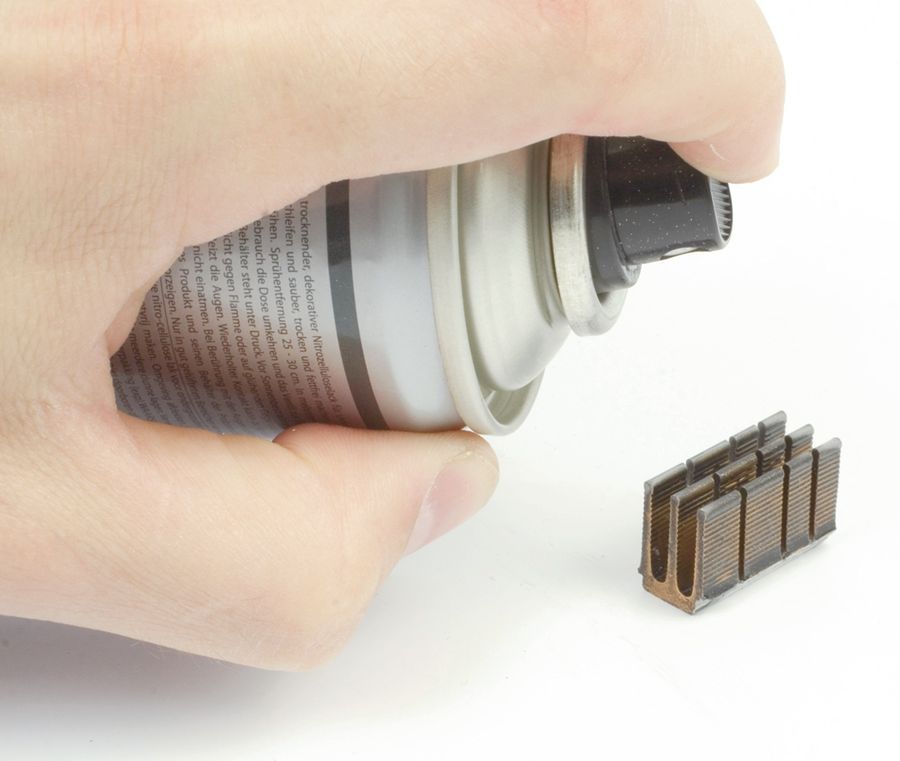

Jeżeli zależy ci na estetycznym wyglądzie uzyskanych radiatorów, możesz je pomalować, np. czarną farbą w spreju. Nie maluj jednak spodu radiatorów, ponieważ warstwa farby stanowiłaby zbędną powłokę izolacyjną.

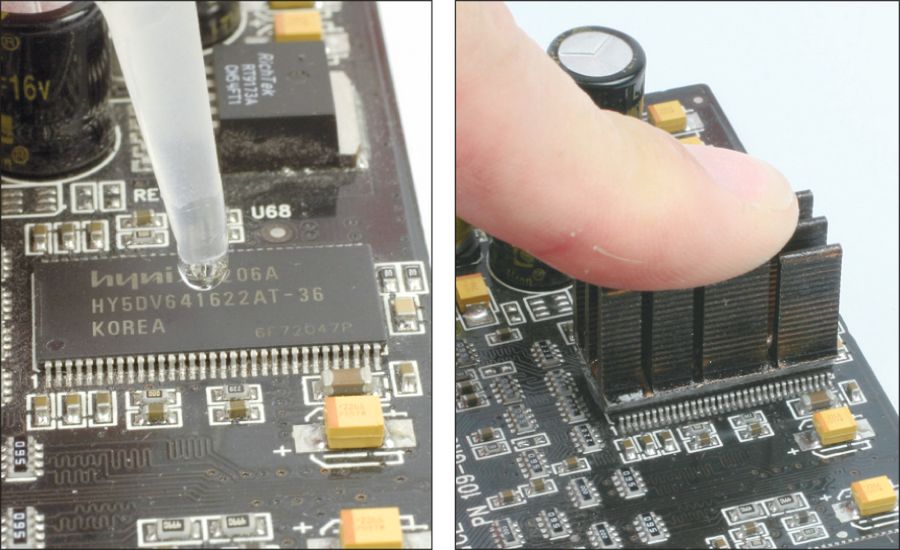

Na powierzchnię pierwszego modułu pamięci nanieś kropelkę kleju termoprzewodzącego. Następnie przyłóż do niej we właściwej pozycji radiator i lekko przyciśnij. Przytrzymaj go tak 5 minut w celu lepszego związania kleju.

Czynności z kroku 4 powtórz dla każdego z pozostałych modułów pamięci karty graficznej.

Pozostaje już tylko zainstalowanie karty graficznej w komputerze i założenie pokryw obudowy. Podłącz do peceta wszystkie przewody i uruchom go. Teraz możesz przystąpić do podkręcania karty graficznej.
