Zdjęcia na telewizorze

Niemal każdy komputer ma oprócz wyjścia wideo służącego do podłączenia monitora także wyjście sygnału telewizyjnego. Podobnie wszystkie telewizory, z wyjątkiem starych modeli, mają oprócz wejścia antenowego jakieś wejście sygnału wideo. Problem w tym, że nie zawsze są to złącza ze sobą zgodne. Ponadto niektóre przesyłają dźwięk, a w innych trzeba ten dźwięk dostarczyć do telewizora osobnym kablem. Pokazujemy więc, jak można podłączać komputer do telewizora i jakich przejściówek do tego celu używać, oraz jak skonfigurować sterowniki do kart graficznych na przykładzie ATI i Nvidii.

Wśród wielu standardów wideo czasem trudno zdecydować, które złącza wideo wykorzystać.

Jeśli komputer i telewizor mają złącza cyfrowe (HDMI lub DVI), będzie to najprostszy sposób wyświetlenia obrazu na telewizorze.

Uruchom przeglądarkę internetową i wejdź na stronę http://skydrive.live.com. Jeżeli twój komputer znajduje się w Polsce, zobaczysz polskojęzyczną stronę powitalną serwisu Windows Live SkyDrive. Zakładamy, że nie masz jeszcze konta w serwisie (patrz jednak ramka „Konto w Live ID”). Kliknij przycisk Wprowadzenie.

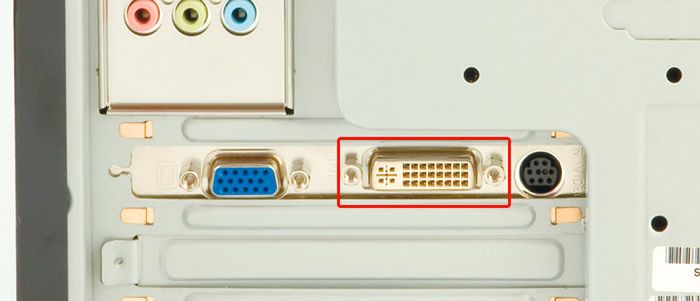

Wiele komputerów jeszcze nie ma wyjścia HDMI, za to praktycznie każdy pecet i część notebooków ma wyjście DVI. Jeśli komputer stacjonarny ma dwa wyjścia DVI, jedno można podłączyć do monitora, drugie do telewizora. W przypadku notebooka, który ma jedno wyjście DVI, wystarczy po prostu podłączyć to wyjście do wejścia HDMI telewizora za pomocą kabla z odpowiednimi wtyczkami.

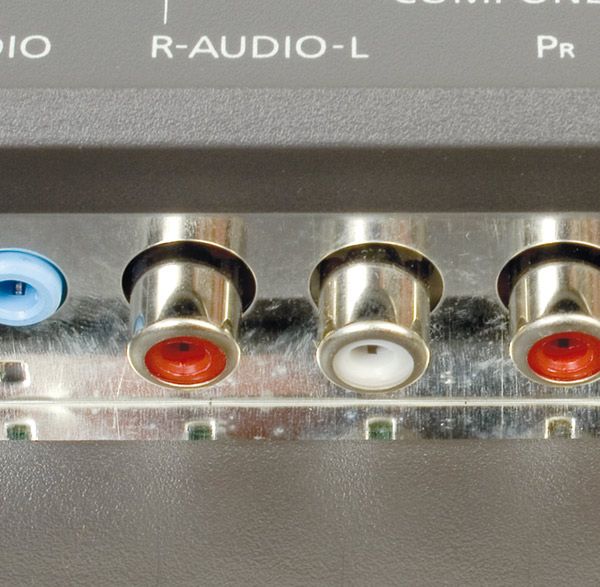

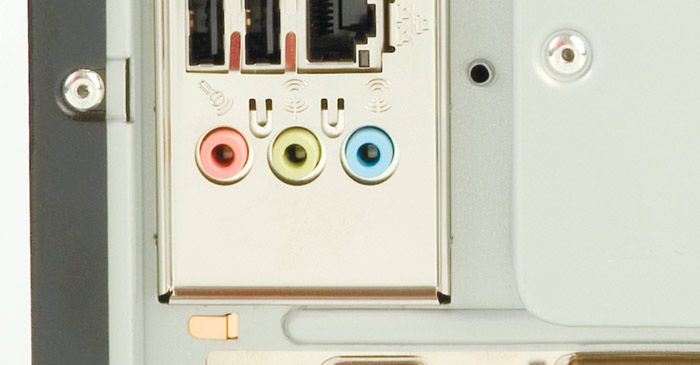

Ponieważ złącze DVI nie przesyła dźwięku, trzeba wykorzystać wyjście audio komputera – zielone gniazdo minijack – i podłączyć je do wejść audio telewizora. Najczęściej są to dwa złącza typu RCA popularnie zwane cinchami. Trzeba wykorzystać kabel audio z odpowiednimi końcówkami.

Niestety, większość używanych telewizorów nie ma wejść cyfrowych. Również komputer zawsze dysponuje zestawem wyjść, lecz ze względu na inny kształt wtyczek nie da się tych obu urządzeń bezpośrednio połączyć.

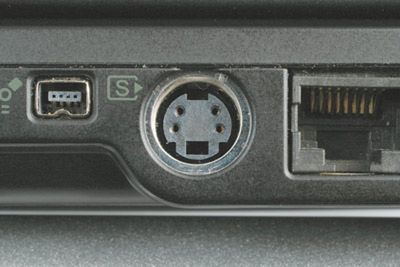

Wyjście telewizyjne komputera ma dwie postaci. Pierwsze to 4-stykowe złącze S-Video. Możesz je połączyć bezpośrednio z wejściem S-Video telewizora.

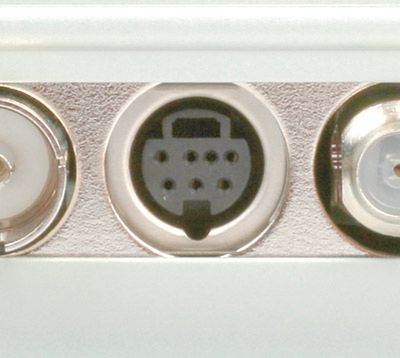

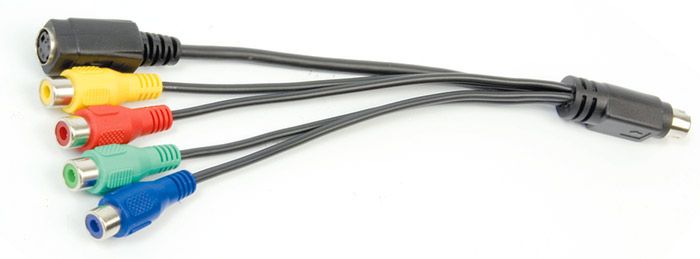

Jest jednak niemal pewne, że wyjście telewizyjne w twoim komputerze wygląda ina czej – ma postać gniazda 7-stykowego. Aby z niego skorzystać, podłącz do niego przejściówkę–rozgałęziacz dołączoną do karty graficznej lub notebooka.

Jeśli twój telewizor ma wejście S-Video, podłącz do niego kabel S-Video. Drugą końcówkę kabla podłącz do przejściówki.

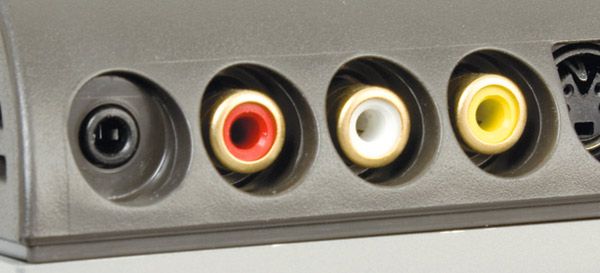

Możliwe jest, że twój telewizor nie ma wejścia S-Video, lecz tzw. kompozytowe (żółte gniazdo RCA). Wykorzystaj kabel wideo zakończony dwiema końcówkami RCA. Jedną końcówkę podłącz do telewizora, a drugą do żółtego złącza przejściówki.

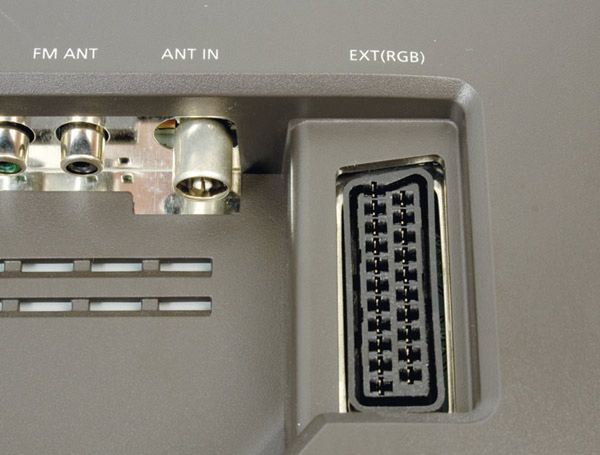

W najprostszym przypadku telewizor może mieć tylko wejście typu SCART, tzw. eurozłącze. Możesz wykorzystać kabel zakończony takim złączem albo taką przejściówką. Podłącz ją do telewizora, a do niej kable zakończone trzema końcówkami RCA (żółty styk to obraz, biały i czerwony to dźwięk stereo).

Po podłączeniu telewizora trzeba uaktywnić odpowiednie wyjście w sterowniku graficznym i ustawić parametry wyświetlania. Pokażemy to na przykładzie sterowników ATI i Nvidia przy założeniu, że do przesyłania sygnału wideo jest wykorzystywany kabel S-Video.

Sterowniki firmy ATI mają konfigurator, który w kilku krokach pozwala wykryć telewizor podłączony np. do wyjścia S-Video i wyświetlić na nim obraz.

By otworzyć okno programu konfiguracyjnego karty graficznej, kliknij prawym klawiszem myszy na pulpicie Windows i wybierz:

Program może zapytać o tryb, w jakim ma się uruchomić – wybierz tryb podstawowy. Jeśli program otworzył się od razu w trybie zaawansowanym, nie będziesz widział opcji pokazanych w dalszych krokach. Przejdź więc do widoku prostego, klikając przycisk Podstawowy w lewym dolnym rogu okna.

W pierwszym oknie jest domyślnie wybrana zakładka pozwalająca na konfigurację ekranów. Pozostaje kliknąć Przejdź.

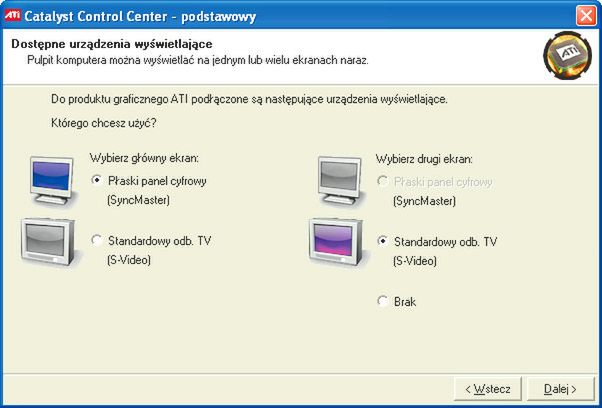

W następnym otwartym ok-nie główny ekran pozostaw bez zmian. W naszym przykładzie jest to Płaski panel cyfrowy. Natomiast jako drugi ekran należy zaznaczyć Standardowy odb. TV. Kliknij Dalej.

Jeżeli na ekranie telewizora ma być wyświetlane to samo co na monitorze komputera, w kolejnym oknie wybierz opcję Klonuj. Następnie kliknij Dalej.

Sterownik przekaże obraz na wyjście S-Video. Pojawi się okno z pytaniem, czy chcesz zachować ustawienia. Jeśli wszystko jest w porządku, kliknij Tak. W przeciwnym wypadku kliknij Nie lub po prostu nic nie rób. Po kilkunastu sekundach zostaną przywrócone poprzednie ustawienia.

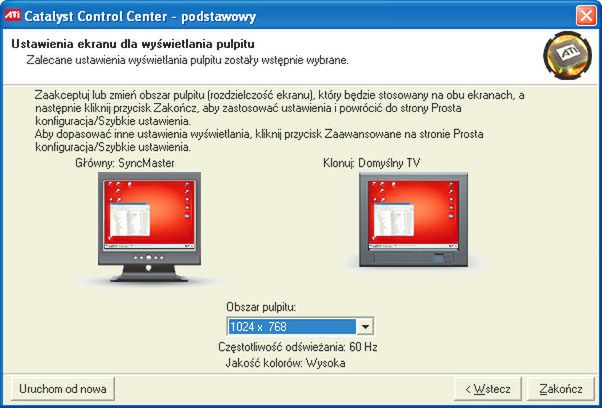

W kolejnym oknie wybierz rozdzielczość pulpitu dla głównego monitora. Nawet jeśli jest to np. panel LCD 17” o rozdzielczości 1280x1024, proponujemy wybrać rozdzielczość 1024x768. Dzięki temu będziesz mieć pewność, że cały pulpit Windows zmieści się na ekranie telewizyjnym.

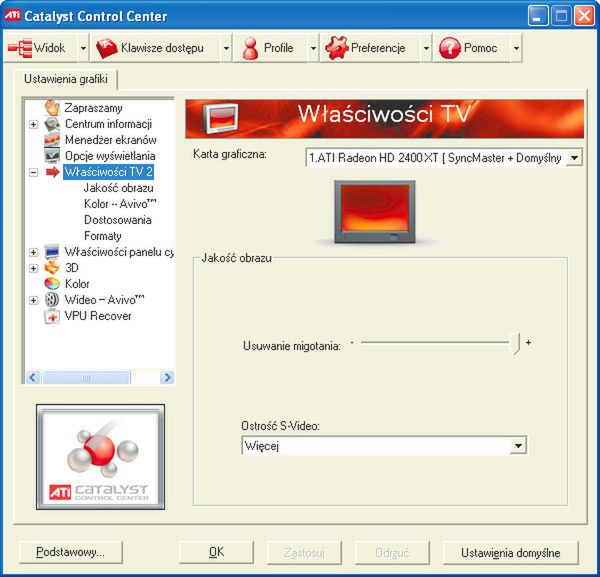

By skorzystać z zaawansowanych opcji, w oknie Catalyst Controler Center kliknij przycisk Zaawansowane. Ustawienia dotyczące obrazu na telewizorze są dostępne w sekcji Właściwości TV2.

Sterowniki firmy Nvidia, podobnie jak ATI, również umożliwiają proste podłączanie telewizora do komputera, oferują także kilka opcji zaawansowanych.

By otworzyć okno programu konfiguracyjnego karty graficznej, kliknij prawym klawiszem myszy na pulpicie Windows i wybierz:

Domyślnie jest wyświetlany prosty interfejs użytkownika. Jeśli jest inaczej, przełącz się do prostego widoku, wybierając z menu Widok opcję Standardowy.

W lewej części okna, w rozwiniętej sekcji Wideo i telewizja kliknij opcję Uruchom kreatora konfiguracji telewizora. Pojawi się pierwsze okno kreatora. Kliknij w nim Next.

W drugim oknie wybierz wyjście wideo, które chcesz wykorzystać. Może być automatycznie wybrane przez program. Kliknij Next.

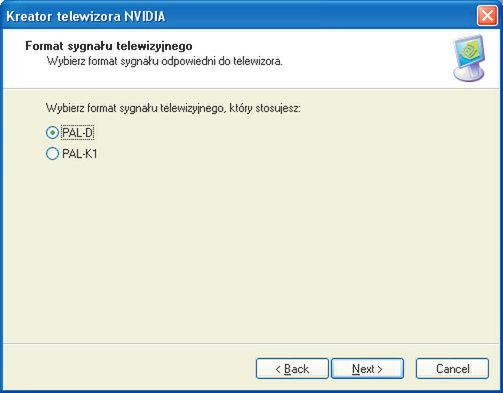

W kolejnym oknie wybierz format PAL-D i kliknij Next.

Następnie ustaw tryb wyświetlania obrazu, zazwyczaj Klon. Ponownie kliknij Next.

W kolejnych oknach kliknij Next i Finish. Praca kreatora jest zakończona. Może się pojawić okno z pytaniem, czy chcesz zachować ustawienia. Jeśli na telewizorze pojawił się obraz, kliknij Tak. W przeciwnym razie kliknij Nie lub po prostu nic nie rób – po kilkunastu sekundach zostaną przywrócone poprzednie ustawienia.

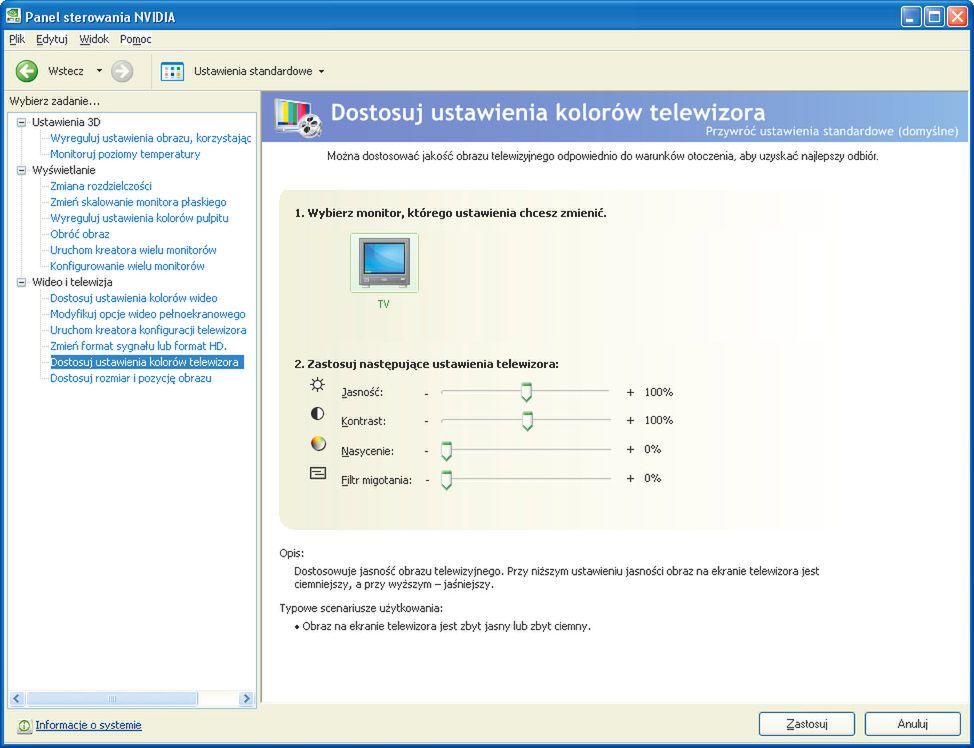

Znanym problemem jest wyświetlanie obrazu czarno-białego, więc trzeba będzie to skorygować. Kliknij Dostosuj ustawienia kolorów telewizora w sekcji Wideo i telewizja. Przesuwając suwak Nasycenie mniej więcej do połowy skali, ustawisz prawidłowe barwy.

Jakość obrazu na telewizorze jest oczywiście znacznie niższa niż w przypadku monitora komputerowego – w standardzie PAL rozdzielczość to 768x576 punktów. Znacznie lepsze efekty dają odbiorniki pracujące w trybach HD Video (1280x720 lub 1920x1080).
