Mały komputer

W naszym przykładzie wykorzystamy płytę ASRock E350M1 ze zintegrowanym procesorem, a także obudowę Akasa Crypto Vesa. Obudowy formatu m-ITX są niewielkie, zatem w większości zmieszczą się tylko małe odmiany komponentów. Obok płyty m-ITX będzie to dysk o wielkości 2,5 cala (zamiast tradycyjnego 3,5-calowego), a także napęd optyczny typu slim (zamiast dużego napędu mieszczącego się we wnęce 5,25-calowej). Jednak standardy złączy są takie same, zatem złożenie komputera nie powinno nikomu przysporzyć trudności.

Montaż komputera odbywa się etapami. Na początku trzeba przygotować elementy, które będą zamontowane w obudowie.

W wykorzystanej przez nas obudowie dysk 2,5-calowy oraz napęd optyczny są montowane na specjalnym, stalowym elemencie. W odpowiedniej chwili całość montuje się w obudowie.

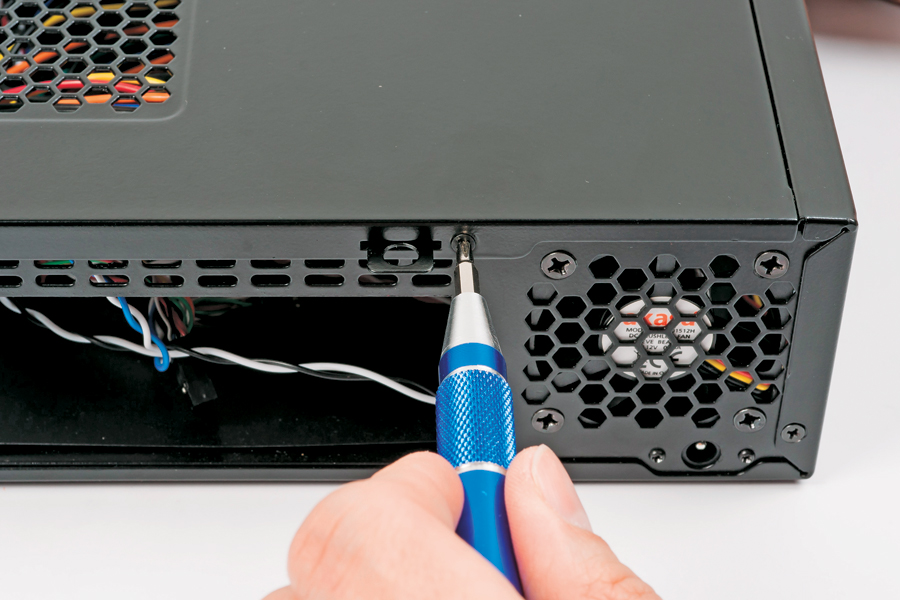

Zacznij od odkręcenia dwóch śrubek z tyłu obudowy. Możesz zdjąć pokrywę, by dostać się do środka.

Zdemontuj metalowy element na napędy, który jest przymocowany kilkoma małymi śrubkami, np.:

Złóż teraz dysk i element obudowy tak, by otwory montażowe, do siebie pasowały. Przykręć dysk czterema małymi śrubami znajdującymi się w komplecie z obudową.

Dopasuj napęd optyczny do elementu obudowy:

Przykręć napęd optyczny czterema śrubkami, które również powinny być w zestawie z obudową. Napęd optyczny ma więcej otworów na śrubki, dzięki czemu można go ustawić tak, by jego przednia ścianka była umieszczona równo względem przedniej ścianki obudowy komputera.

W ten sposób otrzymasz zestaw, który później zostanie zamontowany w obudowie:

Ponieważ płyta ASRock E350M1, jak wiele innych płyt m-ITX, ma już procesor i grafikę, właściwie jedyną czynnością jest instalacja pamięci.

Wsuń moduł pamięci do slotu w ten sposób, by wycięcie modułu pasowało do klucza w gnieździe.

Dociśnij mocno pamięć, by boczne zatrzaski się zamknęły. W podobny sposób zamontuj drugi moduł pamięci. Warto przy tym pamiętać, że w płytach ze zintegrowanym procesorem drugi moduł nie daje przyrostu wydajności, bo pamięć pracuje w trybie jednokanałowym.

W tylnej części obudowy, od jej środka, umieść zaślepkę portów płyty głównej:

Możesz już umieścić płytę główną w obudowie – w taki sposób, aby porty idealnie pasowały do otworów blaszki.

Przykręć płytę główną czterema śrubkami do odpowiednich otworów obudowy, np.:

Po umieszczeniu płyty głównej w obudowie można przystąpić do podłączania odpowiednich kabli.

Płyty m-ITX wymagają takiego samego podłączenia, jak wszystkie inne. Wyjątkiem są modele z energooszczędnymi procesorami, które nie potrzebują osobnego zasilania procesora.

Do gniazd zasilających płyty głównej podłącz szeroką, 24-stykową wiązkę zasilającą.

Do odpowiednich styków na płycie głównej podłącz cztery kolorowe pary przewodów przedniego panelu obudowy: włącznika, resetu, kontrolki zasilania oraz kontrolki dysku. Pamiętaj, by w przypadku kontrolek zachować poprawną biegunowość. Informacje na ten temat znajdziesz w instrukcji pyty głównej.

Jeśli obudowa ma porty USB, wejście mikrofonowe i wyjście słuchawkowe, również podłącz odpowiednie wtyczki do płyty. Jest to o tyle łatwe, że są to gotowe kostki wpinane w złącza płyty oznaczone najczęściej jako USB oraz AUDIO.

Jeżeli obudowa jest wyposażona w wentylatorek, możesz go podłączyć do złącza na płycie głównej, które jest oznaczone zwykle jako FAN.

Podłączenie napędu optycznego typu slim wymaga specjalnej przejściówki SATA – powinna być w komplecie z obudową:

Jeden koniec przejściówki podłącz do napędu optycznego, złącze zasilające zaś połącz z odpowiednim złączem zasilacza.

Teraz do dysku twardego podłącz kabel zasilający, a następnie kabel SATA.

Końce dwóch kabli SATA (z napędu optycznego i dysku) podłącz do płyty głównej. Jeśli płyta ma tylko jeden szybki port standardu SATA 3, powinien być do niego podłączony dysk. Informacje na ten temat znajdziesz w instrukcji płyty. Model E350M1 ma 4 takie porty, więc nie ma to znaczenia.

Pora zamontować napędy wewnątrz obudowy. W tym celu wypchnij zaślepkę napędu optycznego:

Wsuń napędy w taki sposób, by wszystkie otwory montażowe pasowały do siebie. Przykręć śrubki w tych miejscach, w których odkręcałeś je podczas demontażu metalowego elementu mocującego napędy.

Po wykonaniu opisanych czynności montaż podzespołów jest zakończony. W obudowie jest bardzo ciasno, nie ma możliwości odpowiedniego ułożenia i spięcia kabli. Jednak to nie przeszkadza, bo ten komputer nie potrzebuje aż tak dobrego obiegu powietrza, jak wydajne pecety. Teraz pozostaje jedynie zamknąć górną pokrywę i przykręcić ją śrubkami.
